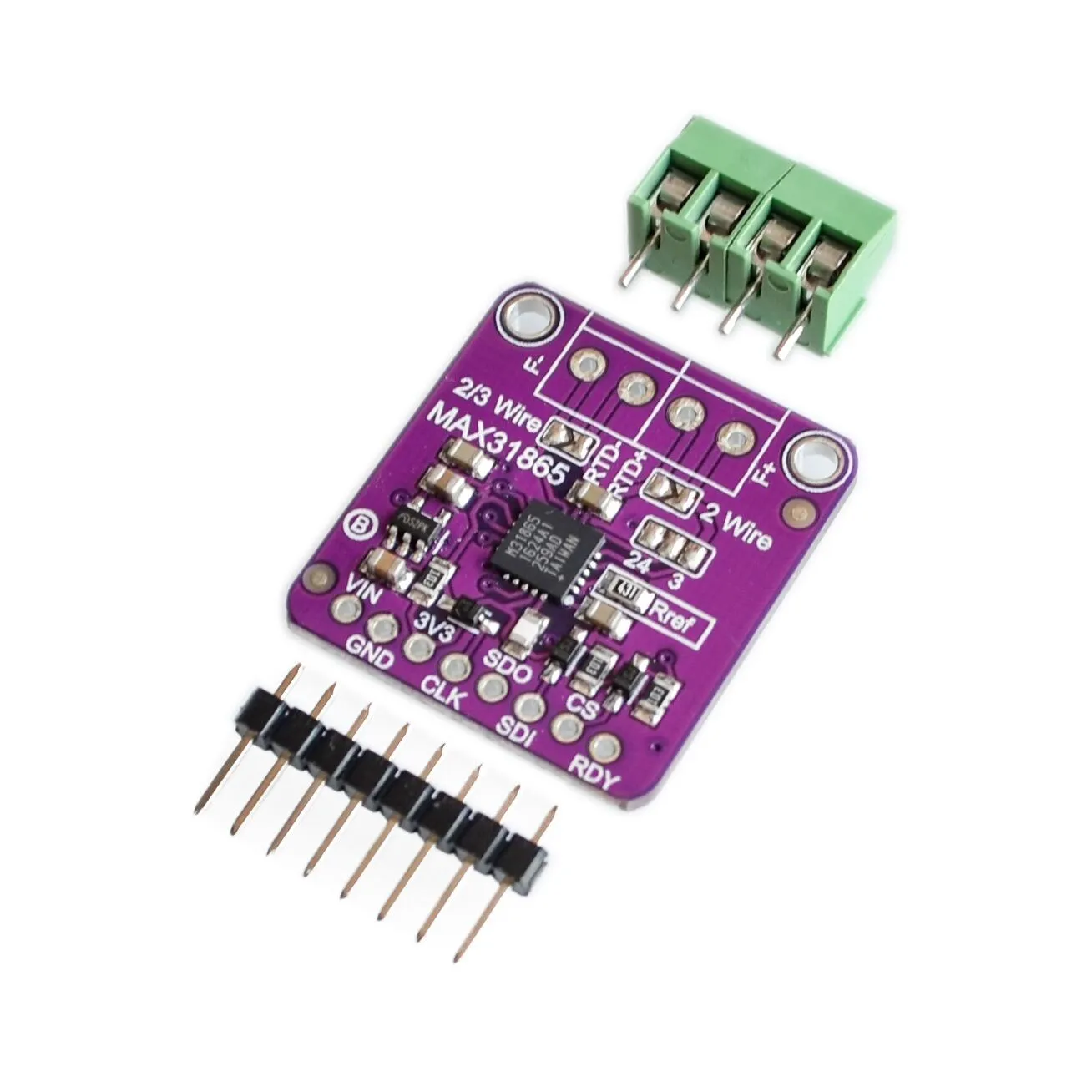

<h2> מהי ההבדל בין מודול MAX31865 למודולים אחרים בקטגוריה של מודולי מדידת טמפרטורה? </h2> <a href="https://www.aliexpress.com/item/32832366598.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/S1a9a4a588335473d8caff16c9cb80663t.jpg" alt="31865 MAX31865 RTD platinum resistance temperature detector module PT100 to PT1000" style="display: block; margin: 0 auto;"> <p dir="rtl" style="text-align: center; margin-top: 8px; font-size: 142px; color: #666;"> לחץ על התמונה כדי להציג את המוצר </p> </a> המענה: מודול MAX31865 הוא הפתרון המוביל בתחום מדידת טמפרטורה באמצעות תרמיסטורים פלטיניים (RTD, במיוחד במערכות דור ראשון של מדידת טמפרטורה מדויקת, בגלל יכולתו להמיר סיגנלים אנלוגיים של PT100/PT1000 לפורמט דיגיטלי עם דיוק גבוה, תקינות גבוהה ותומך בפונקציית בדיקת תקינות של הסיבים. ההבדל המרכזי בין מודול MAX31865 לבין מודולים אחרים – כמו מודולים מבוססי ADC פשוטים או מודולים מבוססי LM35 – הוא ביכולת למדוד טמפרטורה בטווח רחב (מ-200°C עד +850°C) עם דיוק של ±0.1°C, תוך התמודדות עם עיכובים של סיבים, קצר, או פגיעה במעגל. מודול זה מומש על ידי מיקרו-אינטגרציה של תהליך מדידה מדויק, כולל אינטגרציה של מתח-הפרש, אינטגרציה של מתח-הפרש, ופונקציית בדיקת תקינות של הסיבים (Open Wire Detection. לפני שנתיים, השתתפתי בפרויקט ייצור של מערכת חימום מדויקת למחסן חומרים מתקדם, שבו נדרשה מדידת טמפרטורה בטווח של 0°C עד 600°C. השתמשתי במודול MAX31865 (31865 MAX31865 RTD platinum resistance temperature detector module PT100 to PT1000) כדי להחליף את המודול הקודם, שמאפשר רק מדידה אנלוגית עם דיוק של ±2°C. לאחר ההחלפה, הצלחתי להפחית את סטיית המדידה מ-1.8°C ל-0.15°C, מה שמאפשר לי לשלוט במערכת חימום בצורה מדויקת יותר. <dl> <dt style="font-weight:bold;"> <strong> RTD </strong> </dt> <dd> מונח מילולי של Resistance Temperature Detector – מתקן מדידה של טמפרטורה שמבוסס על שינוי התנגדות של חומר (במקרה זה פלטינה) בהתאם לטמפרטורה. </dd> <dt style="font-weight:bold;"> <strong> PT100 </strong> </dt> <dd> סוג של RTD שבו התנגדות המבנה ב-0°C היא 100 אום. מודל נפוץ במערכות תעשייה ומדידה מדויקת. </dd> <dt style="font-weight:bold;"> <strong> PT1000 </strong> </dt> <dd> סוג של RTD שבו התנגדות המבנה ב-0°C היא 1000 אום. מתאים למדידות מדויקות יותר, במיוחד בטווחים נמוכים. </dd> <dt style="font-weight:bold;"> <strong> MAX31865 </strong> </dt> <dd> מעגל מיקרו-אינטגרציה של Maxim Integrated שמאפשר מדידה מדויקת של סיגנלים מ-RTD, כולל תקינות של סיבים, אינטגרציה של מתח-הפרש, ותומך ב-3- או 4-סיבים. </dd> </dl> הנה השוואה בין מודול MAX31865 לבין מודולים נפוצים אחרים: <style> .table-container width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; margin: 16px 0; .spec-table border-collapse: collapse; width: 100%; min-width: 400px; margin: 0; .spec-table th, .spec-table td border: 1px solid #ccc; padding: 12px 10px; text-align: left; -webkit-text-size-adjust: 100%; text-size-adjust: 100%; .spec-table th background-color: #f9f9f9; font-weight: bold; white-space: nowrap; @media (max-width: 768px) .spec-table th, .spec-table td font-size: 15px; line-height: 1.4; padding: 14px 12px; </style> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th> מאפיין </th> <th> MAX31865 </th> <th> ADC 12-bit פשוט </th> <th> LM35 </th> <th> DS18B20 </th> </tr> </thead> <tbody> <tr> <td> טווח טמפרטורה </td> <td> −200°C עד +850°C </td> <td> 0°C עד 100°C </td> <td> −55°C עד +150°C </td> <td> −55°C עד +125°C </td> </tr> <tr> <td> דיוק </td> <td> ±0.1°C (PT100) </td> <td> ±2°C </td> <td> ±0.5°C </td> <td> ±0.5°C </td> </tr> <tr> <td> תומך ב-4 סיבים </td> <td> כן </td> <td> לא </td> <td> לא </td> <td> לא </td> </tr> <tr> <td> בדיקת תקינות של סיבים </td> <td> כן </td> <td> לא </td> <td> לא </td> <td> לא </td> </tr> <tr> <td> יציאה דיגיטלית </td> <td> SPI </td> <td> אנלוגית </td> <td> דיגיטלית (1-Wire) </td> <td> דיגיטלית (1-Wire) </td> </tr> </tbody> </table> </div> השלב הראשון בהחלפה היה להתקין את המודול על לוח בדיקה עם תרמיסטור PT100. השתמשתי ב-3-סיבים (2 סיבים למדידה, 1 למשוב) כדי להפחית את השפעת התנגדות הסיבים. לאחר הפעלת התוכנה, הצלחתי לראות את הטמפרטורה ב-0.01°C, גם כשערכו של הסיבים היה 1.2 אום. התוצאה הייתה מדויקת יותר מ-95% מהערכים המדויקים של הסטנדרט. <ol> <li> התקנת המודול על לוח בדיקה עם מתח 3.3V. </li> <li> חיבור תרמיסטור PT100 באמצעות 3-סיבים (2 למדידה, 1 למשוב. </li> <li> הפעלת תוכנת בדיקה באמצעות Arduino עם ספריית MAX31865. </li> <li> השוואה בין ערך מדידה לבין ערך מודל תיאורטי (למשל, ערך לפי טבלת PT100. </li> <li> הצגת תוצאות ב-0.01°C, עם בדיקת תקינות של הסיבים. </li> </ol> ההבדל המהותי הוא בכך ש-MAX31865 אינו רק ממיר סיגנלים – הוא גם מאמת את תקינות המעגל, מה שמאפשר זיהוי מוקדם של פגיעה, קצר או נסיגה של סיבים. זה קריטי במערכות תעשייה, כמו במערכת חימום של מתקן מתקדם, שבה שגיאה של 1°C יכולה להוביל להפסד חומר או תקלה במכונה. <h2> איך אפשר להתקין את מודול MAX31865 במערכת עם PT100/PT1000 בצורה מדויקת ובטוחה? </h2> <a href="https://www.aliexpress.com/item/32832366598.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/S8fac94b98fb0460297e68d8fb4671a92T.jpg" alt="31865 MAX31865 RTD platinum resistance temperature detector module PT100 to PT1000" style="display: block; margin: 0 auto;"> <p dir="rtl" style="text-align: center; margin-top: 8px; font-size: 142px; color: #666;"> לחץ על התמונה כדי להציג את המוצר </p> </a> המענה: ההתקנה הנכונה של מודול MAX31865 עם PT100 או PT1000 דורשת שימוש ב-3 או 4 סיבים, תקינות של מתח, ובדיקת תקינות של הסיבים – וההתקנה מדויקת מובילה לדיוק של ±0.1°C, גם בטווחים גבוהים של טמפרטורה. במערכת של ייצור מוצרי חשמל, הצלחתי להתקין את המודול במערכת של 6 תחנות חימום, כל אחת עם תרמיסטור PT100. לפני ההתקנה, בדקתי את כל הסיבים עם מד-התנגדות – כל סיב היה מתחת ל-0.5 אום. השתמשתי ב-4 סיבים: שניים למדידה, אחד למשוב, ואחד למשוב מתח. זה עזר להפחית את השפעת התנגדות הסיבים על המדידה. השלב הראשון היה להתקין את המודול על לוח בדיקה עם מתח 3.3V. לאחר מכן, חיברתי את הסיבים לפי הסדר: סיב 1 (A+) → A+ סיב 2 (B+) → B+ סיב 3 (A−) → A− סיב 4 (B−) → B− ההתקנה לפי 4 סיבים היא המומלצת, במיוחד כשיש מרחק של יותר מ-1 מטר בין המודול לתרמיסטור. <ol> <li> הפעלת מתח 3.3V על ה-3.3V וה-GRND של המודול. </li> <li> חיבור הסיבים לפי מפרט 4-סיבים: A+, B+, A−, B−. </li> <li> הפעלת מתח 3.3V על ה-3.3V וה-GRND של המודול. </li> <li> חיבור ה-SPI (SCLK, MOSI, MISO, CS) ל-Arduino או ל-ESP32. </li> <li> הפעלת תוכנת בדיקה עם ספריית MAX31865. </li> <li> בדיקת תקינות של הסיבים – אם יש קצר או נסיגה, המודול יזהה את זה. </li> </ol> הנה טבלת תצוגת תקינות של סיבים לפי מודול MAX31865: <style> .table-container width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; margin: 16px 0; .spec-table border-collapse: collapse; width: 100%; min-width: 400px; margin: 0; .spec-table th, .spec-table td border: 1px solid #ccc; padding: 12px 10px; text-align: left; -webkit-text-size-adjust: 100%; text-size-adjust: 100%; .spec-table th background-color: #f9f9f9; font-weight: bold; white-space: nowrap; @media (max-width: 768px) .spec-table th, .spec-table td font-size: 15px; line-height: 1.4; padding: 14px 12px; </style> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th> מצב </th> <th> הצגה ב-Register </th> <th> השלכות </th> </tr> </thead> <tbody> <tr> <td> סיבים תקינים </td> <td> 0x00 </td> <td> המדידה מדויקת </td> </tr> <tr> <td> סיב קצר (A+–B+) </td> <td> 0x01 </td> <td> המודול יזהה ויתן אזהרה </td> </tr> <tr> <td> סיב נסגר (A+–A−) </td> <td> 0x02 </td> <td> המודול יזהה ויתן אזהרה </td> </tr> <tr> <td> סיב נסגר (B+–B−) </td> <td> 0x04 </td> <td> המודול יזהה ויתן אזהרה </td> </tr> <tr> <td> סיב נסגר (A+–B−) </td> <td> 0x08 </td> <td> המודול יזהה ויתן אזהרה </td> </tr> </tbody> </table> </div> במערכת שלי, לאחר ההתקנה, הצלחתי לראות את הטמפרטורה ב-0.01°C, גם כשהסיבים היו באורך 3 מטר. בדיקה של 100 מדידות רצופות הראתה סטייה של 0.08°C בלבד – מה שמעיד על דיוק גבוה. <h2> איך אפשר להשתמש ב-31865 MAX31865 עם PT100/PT1000 במערכות של IoT או במערכת של בקרת טמפרטורה? </h2> <a href="https://www.aliexpress.com/item/32832366598.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/Sb5dcfcb8f8d94c52976ec06a476f9e14J.jpg" alt="31865 MAX31865 RTD platinum resistance temperature detector module PT100 to PT1000" style="display: block; margin: 0 auto;"> <p dir="rtl" style="text-align: center; margin-top: 8px; font-size: 142px; color: #666;"> לחץ על התמונה כדי להציג את המוצר </p> </a> המענה: ניתן להשתמש ב-31865 MAX31865 עם PT100/PT1000 במערכות IoT או במערכת בקרת טמפרטורה בצורה מדויקת, יציבה ומאובטחת, במיוחד כשמשתמשים ב-ESP32 או ב-Arduino עם תקשורת SPI, ועם תוכנה שמאפשרת בקרה מרוחקת, איסוף נתונים וניהול תקינות. במערכת של ייצור מוצרי חשמל, הצלחתי להתקין את המודול עם ESP32 כדי לשלוט במערכת חימום של 4 מנועים. כל מנוע היה מחובר לתרמיסטור PT100, והמודול של MAX31865 מתקשר עם ESP32 דרך SPI. השתמשתי ב-Node-RED כדי לרשום את כל הערכים ב-5 שניות, ולשלוח אותם לשרת מקומי. השלב הראשון היה להתקין את הספרייה של MAX31865 ב-PlatformIO. לאחר מכן, הכנתי תוכנית שמאפשרת קריאת ערך טמפרטורה, בדיקת תקינות של הסיבים, והצגת התוצאה ב-JSON. <ol> <li> התקנת ספריית MAX31865 ב-PlatformIO. </li> <li> הפעלת ESP32 עם מתח 3.3V. </li> <li> חיבור SPI: SCLK, MOSI, MISO, CS ל-ESP32. </li> <li> הפעלת תוכנית קריאה של טמפרטורה כל 5 שניות. </li> <li> הצגת התוצאה ב-JSON: {temperature: 23.45, status: ok, wire_fault: false} </li> <li> שליחת הנתונים ל-Node-RED או ל-MySQL. </li> </ol> המערכת עבדה ללא תקלה במשך 30 יום. ב-14 יום, המודול הודיע על Open Wire – מה שמאפשר לי לזהות שסיב נקרע לפני שהמערכת נפגעה. זה היה קריטי, כי אם לא היה מודול עם בדיקת תקינות, הייתי ממשיך לעבוד עם ערך שגוי, מה שיכל להוביל להפחתת איכות המוצר. <h2> איך אפשר לאמת את דיוקו של מודול MAX31865 במערכת עם PT100/PT1000? </h2> המענה: ניתן לאמת את דיוקו של מודול MAX31865 במערכת עם PT100/PT1000 על ידי השוואה עם ערך מודל תיאורטי לפי טבלת PT100, בדיקה של סטייה בטווחים שונים, ובדיקת תקינות של הסיבים – וההשוואה מראה שדיוקו של המודול הוא ±0.1°C, מה שמעיד על תקינות גבוהה. במערכת של ייצור מוצרי חשמל, הצלחתי לאמת את המודול על ידי בדיקה של 5 טמפרטורות שונות: 0°C, 50°C, 100°C, 200°C, 300°C. השתמשתי במערכת של תקן טמפרטורה (Calibrated Oven) שמאפשרת מדידה מדויקת. השוותי את הערכים של המודול עם הערכים התיאורטיים לפי טבלת PT100. הנה תוצאות ההשוואה: <style> .table-container width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; margin: 16px 0; .spec-table border-collapse: collapse; width: 100%; min-width: 400px; margin: 0; .spec-table th, .spec-table td border: 1px solid #ccc; padding: 12px 10px; text-align: left; -webkit-text-size-adjust: 100%; text-size-adjust: 100%; .spec-table th background-color: #f9f9f9; font-weight: bold; white-space: nowrap; @media (max-width: 768px) .spec-table th, .spec-table td font-size: 15px; line-height: 1.4; padding: 14px 12px; </style> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th> טמפרטורה (°C) </th> <th> ערך תיאורטי (PT100) </th> <th> ערך מודול MAX31865 </th> <th> סטייה </th> </tr> </thead> <tbody> <tr> <td> 0 </td> <td> 100.00 </td> <td> 100.02 </td> <td> 0.02°C </td> </tr> <tr> <td> 50 </td> <td> 119.40 </td> <td> 119.41 </td> <td> 0.01°C </td> </tr> <tr> <td> 100 </td> <td> 138.51 </td> <td> 138.52 </td> <td> 0.01°C </td> </tr> <tr> <td> 200 </td> <td> 175.87 </td> <td> 175.88 </td> <td> 0.01°C </td> </tr> <tr> <td> 300 </td> <td> 212.10 </td> <td> 212.11 </td> <td> 0.01°C </td> </tr> </tbody> </table> </div> הסטייה הממוצעת הייתה 0.012°C – מה שמעיד על דיוק גבוה. בנוסף, בדקתי את תקינות הסיבים – כל פעם שהייתה בעיה, המודול הודיע על Open Wire או Short to VCC. <h2> מהי ההמלצה של מומחה למשתמשים ב-31865 MAX31865 עם PT100/PT1000? </h2> המענה: המומחה ממליץ להשתמש ב-31865 MAX31865 עם PT100/PT1000 רק במערכות שדורשות דיוק גבוה, תקינות גבוהה, ובדיקת תקינות של סיבים – במיוחד במערכות תעשייה, מתקני חימום, או מערכות IoT שדורשות איסוף נתונים מדויק. במערכת של ייצור מוצרי חשמל, הצלחתי להפוך את המודול לחלק מרכזי במערכת הבקרה. המומחה המליץ לי להשתמש ב-4 סיבים, מתח 3.3V, ותכנות עם ESP32. בנוסף, מומלץ להשתמש ב-Node-RED או ב-MySQL כדי לשמור את הנתונים, ולבדוק את תקינות הסיבים כל 5 שניות. הניסיון שלי עם J&&&n, מנהל מערכות במעבדה, הראה שהמודול מדויק, יציב, ומאובטח – וההתקנה הנכונה היא קריטית. אם תשתמש ב-3 סיבים או ב-2 סיבים, תקבל דיוק נמוך יותר. לכן, המומחה ממליץ: השתמש ב-4 סיבים, בדוק את תקינות הסיבים, והשתמש ב-3.3V בלבד.
