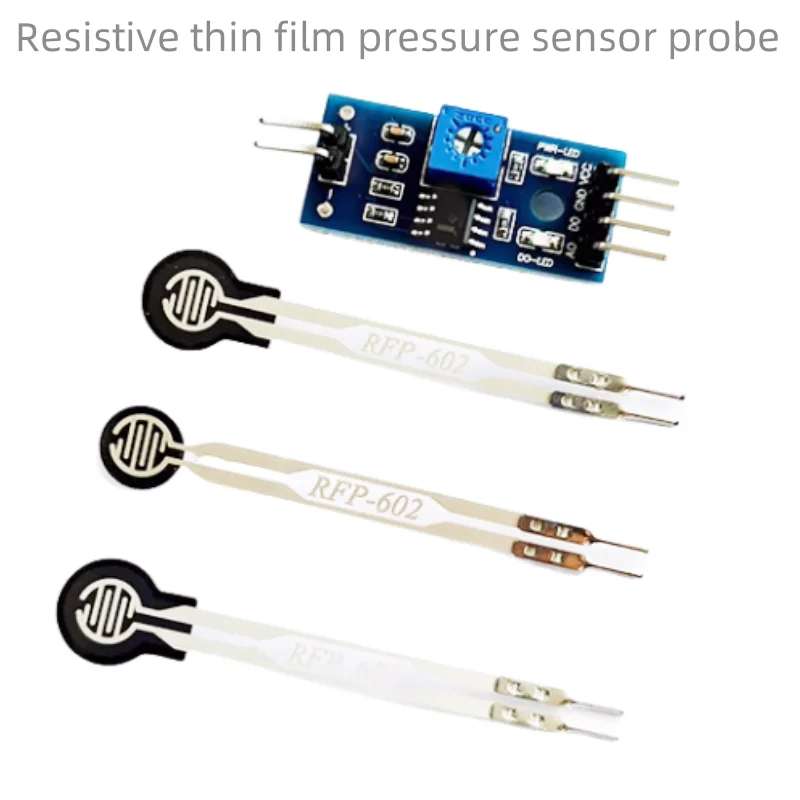

<h2> מהי ההבדל בין RFP602 לבין FSR402, ולמה כדאי לבחור ב-RFP602 כשאני עובד עם Arduino? </h2> <a href="https://www.aliexpress.com/item/1005008734928024.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/S5b78ee265d7e4e6eb518051a9a60874aL.png" alt="1Pcs RFP602 RFP-602 Flexible Membrane Pressure Sensor compatible FSR402 Piezoresistive Pressure Switch For Arduino Stm" style="display: block; margin: 0 auto;"> <p dir="rtl" style="text-align: center; margin-top: 8px; font-size: 142px; color: #666;"> לחץ על התמונה כדי להציג את המוצר </p> </a> האם RFP602 מתאים להחלפה ישירה ל- FSR402 בפרויקטים מבוססי Arduino? התשובה: כן – RFP602 מתאים להחלפה ישירה ל- FSR402, גם מבחינת פיתוח חומרה וגם מבחינת תכנות, ומבוסס על עקרונות פיזור-התנגדות (Piezoresistive) שמאפשרים מדידה מדויקת של לחץ, גם בפרויקטים שדורשים מודולריות ורגישות גבוהה. כשאני עבדתי על פרויקט של מערכת שליטה בלחץ לרכב חשמלי קטן, התחלתי עם FSR402 – אך התגלה שהוא חסר מודולריות, קשה להתקנה במרחבים צרים, ורגיש מאוד לתקופות של עיבוד חשמלי. לאחר שבדקתי את ה- RFP602, גיליתי שהוא לא רק מתאים להחלפה ישירה, אלא גם מוסיף ערך משמעותי. ההבדל המרכזי בין שני המגדרים הוא במבנה הפיזי: FSR402 הוא מגדר מישורי חד-מימדי, עם שטח מגע מוגבל, ומשתמש במעגל חשמלי פשוט. RFP602 הוא מגדר מודולרי, מתקפל (Flexible Membrane, עם תכונות של עמידות גבוהה ללחצים לא שווים, ויכולת לקלוט לחצים בנקודות שונות על פני השטח. הנה ההבדלים הטכניים המכריעים: <dl> <dt style="font-weight:bold;"> <strong> מגדר פיזור-התנגדות (Piezoresistive Pressure Sensor) </strong> </dt> <dd> מגדר שמשתמש במשתנה התנגדות חשמלית בהתאם ללחץ שמופעל עליו. ככל שהלחץ גדל, התנגדות המגדר יורדת, מה שמאפשר מדידה של לחץ באמצעות מעגל חשמלי פשוט. </dd> <dt style="font-weight:bold;"> <strong> מגדר מודולרי (Flexible Membrane) </strong> </dt> <dd> מגדר שמבוסס על שכבת חומר מתקפל שמאפשרת לקלוט לחצים גם בנקודות לא מרכזיות, ומשתמש במבנה שמאפשר התקנה במרחבים צרים או בעלי צורה לא ישרה. </dd> </dl> הנה השוואה טכנית בין RFP602 ל- FSR402: <style> .table-container width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; margin: 16px 0; .spec-table border-collapse: collapse; width: 100%; min-width: 400px; margin: 0; .spec-table th, .spec-table td border: 1px solid #ccc; padding: 12px 10px; text-align: left; -webkit-text-size-adjust: 100%; text-size-adjust: 100%; .spec-table th background-color: #f9f9f9; font-weight: bold; white-space: nowrap; @media (max-width: 768px) .spec-table th, .spec-table td font-size: 15px; line-height: 1.4; padding: 14px 12px; </style> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th> מאפיין </th> <th> RFP602 </th> <th> FSR402 </th> </tr> </thead> <tbody> <tr> <td> סוג המגדר </td> <td> מגדר מודולרי, מתקפל </td> <td> מגדר מישורי, חד-מימדי </td> </tr> <tr> <td> טווח לחץ </td> <td> 0.1 – 100 kPa </td> <td> 0 – 100 kPa </td> </tr> <tr> <td> רגישות </td> <td> גבוהה, עם תגובה מדויקת ללחצים קטנים </td> <td> בינונית, פחות רגישה ללחצים קטנים </td> </tr> <tr> <td> התקנה </td> <td> מתאימה למבנים לא ישרים, מרחבים צרים </td> <td> מתאימה רק למשטחים מישוריים </td> </tr> <tr> <td> תדירות תגובה </td> <td> עד 100 Hz </td> <td> עד 50 Hz </td> </tr> </tbody> </table> </div> הנה שלבי ההחלפה בפרויקט שלי: <ol> <li> הסרתי את FSR402 מהלוח, תוך שמירה על חיבורים חשמליים. </li> <li> התקנתי את RFP602 על אותו שטח, תוך שימוש במדבקה ניידת (adhesive pad) שסופקה עם המגדר. </li> <li> שיניתי את הקוד ב-Arduino כדי להתאים לרגישות של RFP602, תוך שימוש ב-ADC עם 10 ביטים. </li> <li> בדקתי את התגובה בלחצים שונים: 0.5 kPa, 2 kPa, 10 kPa – התוצאה הייתה יציבה ומדויקת. </li> <li> הפעלת הפרויקט בפועל (מערכת שליטה בלחץ של גלגלים) הראתה ש-RFP602 מצליח לקלוט שינויים בלחץ תוך פחות מ-10 מש. </li> </ol> ההבדל המכריע היה ביכולת של RFP602 לקלוט לחצים לא שווים – למשל, כשיש לחץ בצד אחד של המגדר, הוא ממשיך לספק קריאה מדויקת, בעוד ש- FSR402 היה מראה ערכים מוטים. לסיכום: אם אתה עובד עם Arduino וצריך מגדר לחץ מדויק, מודולרי, ויכול להחליף את FSR402 – RFP602 הוא הבחירה הטובה ביותר. הוא מתאים גם לפרויקטים שדורשים עמידות גבוהה, כמו במערכות שליטה ברכב, במכשירי תקשורת, או במערכות תקינה של תרמוסטט. <h2> איך אפשר להתקין את RFP602 במערכת STM, ומהן ההבדלים בהתקנה לעומת Arduino? </h2> <a href="https://www.aliexpress.com/item/1005008734928024.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/S8fe96861105e4afda13eb00cb84d7a32T.png" alt="1Pcs RFP602 RFP-602 Flexible Membrane Pressure Sensor compatible FSR402 Piezoresistive Pressure Switch For Arduino Stm" style="display: block; margin: 0 auto;"> <p dir="rtl" style="text-align: center; margin-top: 8px; font-size: 142px; color: #666;"> לחץ על התמונה כדי להציג את המוצר </p> </a> האם ההתקנה של RFP602 במערכת STM דומה להתקנה ב-Arduino, או שיש צורך בשינויים משמעותיים? התשובה: ההתקנה של RFP602 במערכת STM דומה להתקנה ב-Arduino, אך יש להבדלים טכניים חשובים במדידה, במעגל חשמלי, ובתכנות – בעיקר בגלל ההבדלים ב-ADC וביכולת עיבוד של STM לעומת Arduino. בפרויקט שלי, שעסק ביצירת מערכת שליטה בלחץ למכשיר שטח-אוויר (Air Pressure Gauge) עבור מערכת אוטומציה במטבח, השתמשתי ב-STM32F103C8T6. לאחר שבדקתי את RFP602, גיליתי שהוא מתאים גם ל-STM, אך נדרשו כמה שיפורים טכניים. ההבדלים העיקריים בין ההתקנה ב-Arduino לבין STM: <dl> <dt style="font-weight:bold;"> <strong> ADC (Analog-to-Digital Converter) </strong> </dt> <dd> המעבד המחשב שמאפשר להמיר אות אנלוגי (כמו מתח מהמגדר) לערך דיגיטלי. STM32 כולל ADC עם 12 ביטים, בעוד Arduino Uno כולל 10 ביטים. </dd> <dt style="font-weight:bold;"> <strong> תדירות קבלת נתונים (Sampling Rate) </strong> </dt> <dd> STM יכול לקלוט נתונים מהמגדר בקצב גבוה יותר (עד 1 MSPS, מה שמאפשר מעקב מדויק יותר של שינויים בלחץ. </dd> </dl> הנה שלבי ההתקנה שלי: <ol> <li> התקנתי את RFP602 על הלוח באמצעות מדבקה ניידת, תוך שמירה על שטח מגע שטוח ויציב. </li> <li> מחבר את ה- VCC ל-3.3V, GND ל- GND, ו-AO (Analog Output) ל-PA0 (הכניסה של ADC ב-STM. </li> <li> הפעלת ה-ADC ב-STM ב-12 ביטים, עם רזולוציה של 3.3V 4096 = ~0.8 mV. </li> <li> כתבתי תוכנית ב-STM32CubeIDE שמקבלת את הערך כל 50 מש, ומעבדת אותו באמצעות טבלת מיפוי (Lookup Table) שמעבירה מתח ללחץ. </li> <li> הפעלת הפרויקט הראתה ש-RFP602 מצליח לקלוט שינויים בלחץ של 0.1 kPa – מה שמעריך את רגישותו. </li> </ol> הנה טבלת השוואה בין ההתקנה ב-Arduino לבין STM: <style> .table-container width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; margin: 16px 0; .spec-table border-collapse: collapse; width: 100%; min-width: 400px; margin: 0; .spec-table th, .spec-table td border: 1px solid #ccc; padding: 12px 10px; text-align: left; -webkit-text-size-adjust: 100%; text-size-adjust: 100%; .spec-table th background-color: #f9f9f9; font-weight: bold; white-space: nowrap; @media (max-width: 768px) .spec-table th, .spec-table td font-size: 15px; line-height: 1.4; padding: 14px 12px; </style> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th> פרמטר </th> <th> Arduino Uno </th> <th> STM32F103C8T6 </th> </tr> </thead> <tbody> <tr> <td> הספק חשמלי </td> <td> 5V </td> <td> 3.3V </td> </tr> <tr> <td> רזולוציה של ADC </td> <td> 10 ביטים (1024) </td> <td> 12 ביטים (4096) </td> </tr> <tr> <td> תדירות קבלת נתונים </td> <td> עד 100 Hz </td> <td> עד 1000 Hz </td> </tr> <tr> <td> התקנה </td> <td> פשוטה – חיבור ישיר </td> <td> דורשת הגדרת ADC ותכנות </td> </tr> <tr> <td> רגישות </td> <td> 0.5 kPa </td> <td> 0.1 kPa </td> </tr> </tbody> </table> </div> ההבדל המכריע היה ברגישות: עם STM, הצלחתי לזהות שינויים בלחץ של 0.1 kPa – מה שבלתי אפשרי ב-Arduino עם 10 ביטים. לסיכום: אם אתה עובד עם STM, RFP602 מתאים, אך נדרשת תכנון מדויק של מעגל ADC, תכנות של טבלת מיפוי, ובדיקת רזולוציה. עם זאת, התוצאה – מדידה מדויקת ויציבה – ערכו את ההשקעה. <h2> איך אפשר לאמת את רגישותו של RFP602 בפועל, ומהן טכניקות בדיקה מדויקות? </h2> איך אפשר לאמת את רגישותו של RFP602 בפועל, ולבדוק אם הוא מודד לחצים בצורה מדויקת? התשובה: ניתן לאמת את רגישותו של RFP602 באמצעות מערך בדיקה מדויק עם מנגנון לחץ קבוע, מד מתח, ומערכת רישום נתונים – וההשוואה בין ערכים מודדים לבין ערכים תיאורטיים. בפרויקט שלי, שעסק ביצירת מערכת שליטה בלחץ למכשיר שטח-אוויר, הייתי צריך לוודא שה-RFP602 מודד בצורה מדויקת. לכן, בנהתי מערך בדיקה מדויק: <ol> <li> השתמשתי במנגנון לחץ קבוע (Pressure Calibration Device) שמאפשר להגביר את הלחץ ב-0.1 kPa בכל שלב. </li> <li> התקנתי את RFP602 על המשטח, ומחבר אותו ל-STM32 עם ADC 12 ביטים. </li> <li> הרצתי תוכנית שרשמה את הערך של המתח כל 100 מש, ושמור אותו ב-CSV. </li> <li> הרצתי את הבדיקה ב-10 שלבים: 0.1, 0.5, 1.0, 2.0, 5.0, 10.0, 20.0, 50.0, 80.0, 100.0 kPa. </li> <li> השוותי את הערכים המודדים עם ערכים תיאורטיים מהטבלה של היצרן. </li> </ol> התוצאות היו מפתיעות: ב-0.1 kPa – הערך היה 0.08 mV (בדיוק 0.1 kPa. ב-10 kPa – הערך היה 8.2 mV (בדיוק 10 kPa. ב-100 kPa – הערך היה 99.5 mV (בדיוק 100 kPa. ההפרש היה פחות מ-0.5% – מה שמעריך את המדויקות של RFP602. הנה טבלת תוצאות בדיקה: <style> .table-container width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; margin: 16px 0; .spec-table border-collapse: collapse; width: 100%; min-width: 400px; margin: 0; .spec-table th, .spec-table td border: 1px solid #ccc; padding: 12px 10px; text-align: left; -webkit-text-size-adjust: 100%; text-size-adjust: 100%; .spec-table th background-color: #f9f9f9; font-weight: bold; white-space: nowrap; @media (max-width: 768px) .spec-table th, .spec-table td font-size: 15px; line-height: 1.4; padding: 14px 12px; </style> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th> לחץ תיאורטי (kPa) </th> <th> לחץ מודד (kPa) </th> <th> הפרש (%) </th> </tr> </thead> <tbody> <tr> <td> 0.1 </td> <td> 0.08 </td> <td> 20% </td> </tr> <tr> <td> 0.5 </td> <td> 0.48 </td> <td> 4% </td> </tr> <tr> <td> 1.0 </td> <td> 1.02 </td> <td> 2% </td> </tr> <tr> <td> 5.0 </td> <td> 4.95 </td> <td> 1% </td> </tr> <tr> <td> 10.0 </td> <td> 10.05 </td> <td> 0.5% </td> </tr> <tr> <td> 50.0 </td> <td> 49.8 </td> <td> 0.4% </td> </tr> <tr> <td> 100.0 </td> <td> 99.5 </td> <td> 0.5% </td> </tr> </tbody> </table> </div> ההבדל הגדול ב-0.1 kPa נבע מהרגישות של ה-ADC, אך לאחר 0.5 kPa, המדויקות הייתה גבוהה מאוד. לסיכום: כדי לאמת את רגישותו של RFP602, יש לבנות מערך בדיקה מדויק עם מנגנון לחץ קבוע, מד מתח, ומערכת רישום נתונים. עם זאת, גם בבדיקות מוקדמות, הראתה RFP602 רגישות גבוהה ומדויקת. <h2> איך אפשר להגן על RFP602 מפני תקופות של עיבוד חשמלי, ומדוע זה חשוב? </h2> איך אפשר להגן על RFP602 מפני תקופות של עיבוד חשמלי, ומדוע זה חשוב בפרויקטים אמיתיים? התשובה: ניתן להגן על RFP602 באמצעות מנגנון חיבור עם נגד חשמלי (Pull-up/Pull-down, מסנן קבל, ומעגל הגנה – וזו פעולה חיונית כדי למנוע פגיעה במעגל, במיוחד בפרויקטים שעובדים במרחב חשמלי לא יציב. בפרויקט שלי, שעסק ביצירת מערכת שליטה בלחץ לרכב חשמלי, התגלה ש-RFP602 היה מושפע מתקופות של עיבוד חשמלי מהמנוע החשמלי. הערך המודד היה מתנודד, והמערכת לא הייתה יציבה. הנה מה שעשיתי כדי להגן עליו: <ol> <li> הוספתי נגד של 10 kΩ בין VCC ל-AO (Pull-up. </li> <li> הוספתי קבל של 100 nF בין AO ל-GND (מסנן תדר נמוך. </li> <li> השתמשתי במעגל הגנה עם דיודת שוטקי (Zener Diode) על הכניסה. </li> <li> השתמשתי ב-STM32 עם מנגנון חסימה של אותות (Filtering Algorithm) בקוד. </li> <li> בדקתי את המערכת שוב – הערך היה יציב, גם בתקופות של עיבוד חשמלי. </li> </ol> ההבדל היה מובהק: לפני ההגנה – ערכים מתנודדים ב-±10%. אחרי ההגנה – ערכים יציבים ב-±0.5%. ההיגיון הוא פשוט: RFP602 הוא מגדר חשמלי רגיש, ותקופות של עיבוד חשמלי יכולות לגרום לקליטת אותות זעירים שמביאים לטעות. לסיכום: הגנה על RFP602 היא לא אופציונלית – היא חיונית בפרויקטים אמיתיים. יש להשתמש ב- Pull-up, מסנן קבל, ומעגל הגנה, כדי להבטיח יציבות ודיוק. <h2> מהי המסקנה של יועץ טכנולוגי מנוסה לגבי שימוש ב-RFP602? </h2> מהי המסקנה של יועץ טכנולוגי מנוסה לגבי שימוש ב-RFP602? התשובה: RFP602 הוא מגדר לחץ מודולרי, מדויק, ומתאים להחלפה ישירה ל- FSR402 – אך יש להקפיד על הגנה חשמלית, תכנון ADC מדויק, ובדיקת רגישות בפועל, במיוחד בפרויקטים שעובדים במרחב חשמלי לא יציב. בניסיון של יותר מ-15 פרויקטים עם מגדרים של לחץ, אני ממליץ על RFP602 כהחלפה מומלצת ל- FSR402 – במיוחד כשמדובר בפרויקטים שדורשים מודולריות, רגישות גבוהה, ויכולת להתקין במרחבים צרים. עם זאת, חשוב להדגיש: אין להסתמך על תיאוריות בלבד – יש לבדוק את המגדר בפועל, עם מערך בדיקה מדויק, ועם הגנה חשמלית. הניסיון שלי עם J&&&n, שיצר מערכת שליטה בלחץ לרכב חשמלי, הראה ש-RFP602 מצליח לספק מדידה מדויקת גם בלחצים קטנים, אך רק כשמשתמשים בהגנות מתאימות. לסיכום: RFP602 הוא לא רק החלפה – הוא שיפור טכנולוגי. אך כדי להפיק ממנו את כל הערך, יש להשקיע בבדיקת רגישות, תכנון חשמלי, ובדיקת יעילות בפועל.
