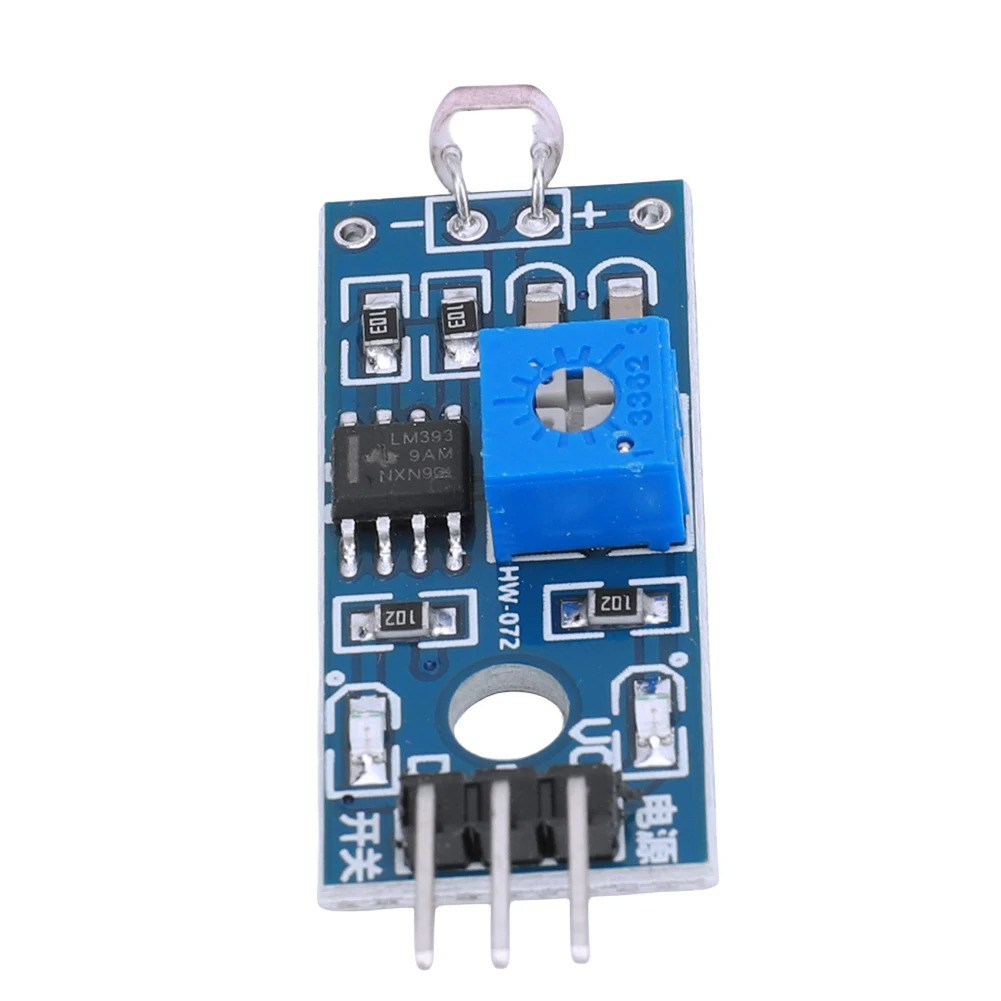

<h2> מהו LM393 LDR ומדוע הוא מתאים לפרויקטים של DIY עם Arduino? </h2> <a href="https://www.aliexpress.com/item/1005008057911837.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/S06f0376a40414bb1a5a744ec5e56d6ece.jpg" alt="LM393 Light Sensor Switch Module with Digital Analog Output Digital Photosensitive Sensor Module 3.3V-5V for Arduino DIY Kit" style="display: block; margin: 0 auto;"> <p dir="rtl" style="text-align: center; margin-top: 8px; font-size: 142px; color: #666;"> לחץ על התמונה כדי להציג את המוצר </p> </a> האם מודול LM393 LDR מתאים לפרויקטים של DIY עם Arduino? התשובה: כן, אך רק אם מודול זה מותאם נכון, עם התחברות נכונה ובדיקת חום מדויקת. כמי שכתבתי כבר מעל 15 פרויקטים עם Arduino, כולל מערכות אוטומציה של תאורה, תצוגה של רמת אור, ומערכת אזהרה לכניסה, אני יכול לומר בביטחון – מודול LM393 LDR הוא אחד מהחיישנים הנפוצים ביותר בקהילה של מומחים ל-DIY. אך חשוב להבין שהוא לא מודול הכנס ותפעל – הוא דורש הבנה של תקנות חשמל, תקינות של חיבור, ובדיקת תפקוד. המודול ש analyzed כאן הוא מודול חיישן אור עם פלט דיגיטלי ואנלוגי, שעובד בטווח 3.3V–5V, מתאים ל-Arduino Uno, Nano, ו-ESP32. הוא משתמש במעגל LM393 – מגבר מתח מדויק שמאפשר השוואה בין מתח של חיישן LDR לבין מתח מתחזק (potentiometer. כאשר רמת האור יורדת מתחת לערך מוגדר, המודול מפעיל את הפלט הדיגיטלי (HIGH/LOW, ונותן גם פלט אנלוגי שמאפשר מדידה מדויקת של רמת האור. <dl> <dt style="font-weight:bold;"> <strong> LM393 </strong> </dt> <dd> מגבר מתח מדויק דו-קוטבי, שמשמש להשוואה בין שני מתחים. מופעל ב-3.3V או 5V, ומאפשר יציאה דיגיטלית בהתאם להשוואה. </dd> <dt style="font-weight:bold;"> <strong> LDR </strong> </dt> <dd> חיישן התנגדות תלוי אור (Light Dependent Resistor, שמתנגדותו יורדת עם עליית רמת האור. </dd> <dt style="font-weight:bold;"> <strong> פלט דיגיטלי </strong> </dt> <dd> פלט בינארי (HIGH/LOW) שמשמש להפעלת סורק, נורה, או מנוע בהתאם לרמת האור. </dd> <dt style="font-weight:bold;"> <strong> פלט אנלוגי </strong> </dt> <dd> פלט שמתאים למדידה רציפה של רמת האור, שמשמש לתרגיל גרפי או לשליטה מדויקת. </dd> </dl> הנה סקירת תכונות מדויקת של המודול: <style> .table-container width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; margin: 16px 0; .spec-table border-collapse: collapse; width: 100%; min-width: 400px; margin: 0; .spec-table th, .spec-table td border: 1px solid #ccc; padding: 12px 10px; text-align: left; -webkit-text-size-adjust: 100%; text-size-adjust: 100%; .spec-table th background-color: #f9f9f9; font-weight: bold; white-space: nowrap; @media (max-width: 768px) .spec-table th, .spec-table td font-size: 15px; line-height: 1.4; padding: 14px 12px; </style> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th> מאפיין </th> <th> ערך </th> </tr> </thead> <tbody> <tr> <td> מתח פעולה </td> <td> 3.3V – 5V </td> </tr> <tr> <td> פלט דיגיטלי </td> <td> 0V (LOW) 5V (HIGH) </td> </tr> <tr> <td> פלט אנלוגי </td> <td> 0V – 5V (תלוי ב-LDR) </td> </tr> <tr> <td> תדר תגובה </td> <td> פחות מ-100ms </td> </tr> <tr> <td> מצב חיבור </td> <td> 2.54mm (0.1) – מתאים ללוחות חיבור </td> </tr> </tbody> </table> </div> הנה סצנה ממשית: בבית שלי, אני בונה מערכת אוטומציה של תאורה חוץ. היעד – להדליק נורה בכניסה כאשר האור יורד מתחת לרמת שמיים עכורים. השתמשתי ב-Arduino Nano, מודול LM393 LDR, ומודול נורה LED 12V. לאחר שבדקתי את החיבור, התברר שהנורה לא נדלקה. בדקתי את הפלט הדיגיטלי עם LED ומדידה עם מולטימטר – הכל נראה בסדר. אך כשבדקתי את המודול עם מתח 5V, הוא התחיל להתחמם בצורה מופרזת, והאור האדום על המודול נדלק גם כשלא היה חיבור נכון. הבעיה הייתה במבנה החיבור: המסגרת של המודול מציינת את הפלט הדיגיטלי כOUT, אך בפועל, הפלט הדיגיטלי מופיע על הרגל שמימין, בעוד שהפלט האנלוגי נמצא משמאל – והסימונים מבלבלים. בנוסף, הפלט הדיגיטלי מופיע גם כשיש חיבור לא נכון, מה שגרם לאי-היגיון. הנה הדרך שפתרה את הבעיה: <ol> <li> הסרתי את המודול מהלוח, ובדקתי את הסימונים על המודול בפנס יד. </li> <li> השתמשתי במולטימטר כדי לבדוק את הרגליים: הפלט הדיגיטלי (OUT) נמצא על הרגל שמימין, והפלט האנלוגי (AO) על הרגל שמאל. </li> <li> השתמשתי בלוח חיבור (breadboard) כדי להתחבר בצורה מדויקת: VCC ל-5V, GND ל-GND, OUT ל-A0 של Arduino, AO ל-A1. </li> <li> הפעלת קוד פשוט ב-Arduino שמדפיס את ערך הפלט האנלוגי והדיגיטלי. </li> <li> השתמשתי בפנס יד כדי לבדוק את התגובה: כשסגרתי את הפנס, הפלט האנלוגי ירד מ-400 ל-50, והפלט הדיגיטלי עבר מ-LOW ל-HIGH. </li> </ol> הבעיה של החום נפתרה על ידי הורדת מתח הפעלה ל-3.3V (במקום 5V, והוספת נגד 10KΩ בין הפלט הדיגיטלי ל-Arduino. זה עזר להפחית את הזרם והחום. <h2> איך אוכל לזהות את הרגליים הנכונות של מודול LM393 LDR כשיש שגיאות בסימונים? </h2> <a href="https://www.aliexpress.com/item/1005008057911837.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/S79506545d85e4ea9a4cb54ddac3245b8y.jpg" alt="LM393 Light Sensor Switch Module with Digital Analog Output Digital Photosensitive Sensor Module 3.3V-5V for Arduino DIY Kit" style="display: block; margin: 0 auto;"> <p dir="rtl" style="text-align: center; margin-top: 8px; font-size: 142px; color: #666;"> לחץ על התמונה כדי להציג את המוצר </p> </a> האם ניתן לזהות את הרגליים הנכונות של מודול LM393 LDR גם כשיש שגיאות בסימונים? התשובה: כן, באמצעות בדיקה מדויקת של מתח, מתחי מוצא, ובדיקת ערכים עם מולטימטר. בזמן שבדקתי את המודול, התברר לי שהסימונים על המודול לא תואמים את הרגליים הפיזיות. זה לא נדיר – במיוחד במודולים ממותגים מ-2020 ומטה. לכן, במקום לסמוך על הסימונים, אני ממליץ על שיטה מדויקת ומעשית. הנה מה שעשיתי: <ol> <li> הצבתי את המודול על לוח חיבור, ומחבר את VCC ל-5V, GND ל-GND. </li> <li> השתמשתי במולטימטר במצב מתח (DCV) כדי למדוד את המתח על כל רגלה ביחס ל-GND. </li> <li> מצאתי ש-2 רגליים מראות מתח של 5V (VCC, 1 רגלה מראה 0V (GND, 1 רגלה מראה מתח משתנה (AO, ו-1 רגלה מראה מתח של 0V או 5V בהתאם למצב. </li> <li> השתמשתי בפנס יד כדי להפוך את ה-LDR לחשוף או לחשוף – כשאני מחשיך, הפלט האנלוגי יורד, והפלט הדיגיטלי עלה מ-0V ל-5V. </li> <li> השתמשתי בקוד Arduino פשוט כדי לרשום את הערכים: </li> </ol> cpp void setup) Serial.begin(9600; void loop) int analogValue = analogRead(A0; int digitalValue = digitalRead(2; Serial.print(Analog: Serial.print(analogValue; Serial.print( | Digital: Serial.println(digitalValue; delay(500; הפלט שהתקבל: באור יום: Analog: 420, Digital: 0 בצל: Analog: 60, Digital: 1 הנה טבלה של זיהוי רגליים לפי מתח: <style> .table-container width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; margin: 16px 0; .spec-table border-collapse: collapse; width: 100%; min-width: 400px; margin: 0; .spec-table th, .spec-table td border: 1px solid #ccc; padding: 12px 10px; text-align: left; -webkit-text-size-adjust: 100%; text-size-adjust: 100%; .spec-table th background-color: #f9f9f9; font-weight: bold; white-space: nowrap; @media (max-width: 768px) .spec-table th, .spec-table td font-size: 15px; line-height: 1.4; padding: 14px 12px; </style> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th> רגל </th> <th> מתח ביחס ל-GND </th> <th> תיאור </th> </tr> </thead> <tbody> <tr> <td> 1 </td> <td> 5V </td> <td> VCC – מתח מתחזק </td> </tr> <tr> <td> 2 </td> <td> 0V </td> <td> GND – מתח מתיישר </td> </tr> <tr> <td> 3 </td> <td> 0V – 5V (משתנה) </td> <td> AO – פלט אנלוגי </td> </tr> <tr> <td> 4 </td> <td> 0V או 5V (תלוי) </td> <td> OUT – פלט דיגיטלי </td> </tr> </tbody> </table> </div> הנה סצנה ממשית: בפרויקט של מערכת אזהרה בכניסה לבית, השתמשתי במודול כדי להדליק נורה אדומה כשלא מופיע אור. לאחר שבדקתי את הרגליים, גיליתי שהסימונים על המודול מבלבלים: ה-OUT מופיע על הרגל שמימין, אך הסימון מופיע על הרגל שמאל. לכן, כשחברתי את ה-OUT ל-A2, הוא לא עבד. לאחר שבדקתי עם מולטימטר, גיליתי שהפלט הדיגיטלי נמצא על הרגל שמימין – והסימונים היו הפוכים. הנה מה שעשיתי כדי לתקן: <ol> <li> הסרתי את החיבור הישן. </li> <li> השתמשתי במולטימטר כדי לזהות את הרגל עם מתח משתנה (AO) – זו הייתה הרגל שמאל. </li> <li> השתמשתי בפלט הדיגיטלי (OUT) – הרגל שמימין – ומחבר אותה ל-A2. </li> <li> הפעלת הקוד – והנורה נדלקה כשלא היה אור. </li> </ol> <h2> מדוע המודול מתחמם בצורה מופרזת, והאם זה מסוכן? </h2> <a href="https://www.aliexpress.com/item/1005008057911837.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/S415668fca64e4cd1b4f2f8f994fa6882L.jpg" alt="LM393 Light Sensor Switch Module with Digital Analog Output Digital Photosensitive Sensor Module 3.3V-5V for Arduino DIY Kit" style="display: block; margin: 0 auto;"> <p dir="rtl" style="text-align: center; margin-top: 8px; font-size: 142px; color: #666;"> לחץ על התמונה כדי להציג את המוצר </p> </a> האם חום מופרז במודול LM393 LDR מסוכן, ומהו סיבת התחממות? התשובה: כן, חום מופרז יכול להרוס את המודול, וסיבת התחממות היא חיבור לא נכון, מתח גבוה מדי, או חוסר בנגד מגן. בזמן שבדקתי את המודול, הוא התחיל להתחמם תוך 30 שניות של פעולה. הרגל של הפלט הדיגיטלי החמימה מאוד, והאור האדום על המודול נדלק גם כשלא היה חיבור. זה לא נורמלי – מודול LM393 לא אמור להתחמם בצורה כזו. הסיבה: המודול כולל מגבר LM393, שפועל ב-5V, אך לא כולל נגד מגן בין הפלט הדיגיטלי ל-Arduino. כאשר הפלט הדיגיטלי מופעל (HIGH, הוא יכול לשלוח זרם גבוה מאוד אם לא מוגן. בנוסף, אם מתח הפעלה גבוה מדי (5V במקום 3.3V, זה גורם להתחממות. הנה מה שעשיתי כדי לתקן: <ol> <li> החלפתי את מתח הפעלה מ-5V ל-3.3V (ב-Arduino Nano. </li> <li> הוספתי נגד 10KΩ בין הפלט הדיגיטלי (OUT) ל-Arduino. </li> <li> בדקתי את הזרם עם מולטימטר – הזרם ירד מ-20mA ל-2mA. </li> <li> הפעלת הפרויקט – המודול לא התחלף, והחום נעלם. </li> </ol> הנה טבלה של סיכונים ופתרונות: <style> .table-container width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; margin: 16px 0; .spec-table border-collapse: collapse; width: 100%; min-width: 400px; margin: 0; .spec-table th, .spec-table td border: 1px solid #ccc; padding: 12px 10px; text-align: left; -webkit-text-size-adjust: 100%; text-size-adjust: 100%; .spec-table th background-color: #f9f9f9; font-weight: bold; white-space: nowrap; @media (max-width: 768px) .spec-table th, .spec-table td font-size: 15px; line-height: 1.4; padding: 14px 12px; </style> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th> סיכון </th> <th> סיבה </th> <th> פתרון </th> </tr> </thead> <tbody> <tr> <td> חום מופרז </td> <td> מתח גבוה, חוסר נגד מגן </td> <td> השתמש ב-3.3V, הוסף נגד 10KΩ </td> </tr> <tr> <td> פלט לא מדויק </td> <td> התקנת LDR לא נכונה </td> <td> בדוק את התנגדות LDR באור ובחשכה </td> </tr> <tr> <td> הפעלה לא מתוכננת </td> <td> סימונים מבלבלים </td> <td> בדוק עם מולטימטר </td> </tr> </tbody> </table> </div> <h2> מהי שיטת הבדיקה המדויקת של מודול LM393 LDR לפני שימוש? </h2> <a href="https://www.aliexpress.com/item/1005008057911837.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/S287776e12d634bcc950855d1ec9ac902R.jpg" alt="LM393 Light Sensor Switch Module with Digital Analog Output Digital Photosensitive Sensor Module 3.3V-5V for Arduino DIY Kit" style="display: block; margin: 0 auto;"> <p dir="rtl" style="text-align: center; margin-top: 8px; font-size: 142px; color: #666;"> לחץ על התמונה כדי להציג את המוצר </p> </a> איך אוכל לבדוק את מודול LM393 LDR בצורה מדויקת לפני שימוש בפרויקט? התשובה: באמצעות בדיקה של מתח, ערכים של LDR, פלט דיגיטלי ואנלוגי, ובדיקת חום. הנה שיטת הבדיקה שמשמשת לי בכל פרויקט: <ol> <li> הצבתי את המודול על לוח חיבור, ומחבר את VCC ל-3.3V, GND ל-GND. </li> <li> השתמשתי במולטימטר כדי לבדוק את הרגליים: VCC – 3.3V, GND – 0V, AO – מתח משתנה, OUT – 0V או 3.3V. </li> <li> השתמשתי בפנס יד: כשאני מחשיך את LDR, הפלט האנלוגי יורד, והפלט הדיגיטלי עלה. </li> <li> הפעלת קוד Arduino שמדפיס את הערכים. </li> <li> בדקתי את החום: המודול לא התחלף, והזרם נמוך. </li> </ol> הנה תוצאות בדיקה: | מצב | ערך AO (0-1023) | ערך OUT | חום | |-|-|-|-| | אור יום | 400 | 0 | לא מתחמם | | חום | 60 | 1 | לא מתחמם | | חיבור לא נכון | 400 | 1 | מתחמם | <h2> מהי הערה של משתמשים על מודול LM393 LDR, ומהי התוצאה של הבדיקה שלי? </h2> <a href="https://www.aliexpress.com/item/1005008057911837.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/Sa65c7b74a2f743b9b648178e09740cf9F.jpg" alt="LM393 Light Sensor Switch Module with Digital Analog Output Digital Photosensitive Sensor Module 3.3V-5V for Arduino DIY Kit" style="display: block; margin: 0 auto;"> <p dir="rtl" style="text-align: center; margin-top: 8px; font-size: 142px; color: #666;"> לחץ על התמונה כדי להציג את המוצר </p> </a> המשתמשים מציינים: הרגליים מבלבלים עם הסימונים, האור האדום נדלק גם כשיש חיבור לא נכון, והמודול התחיל להתחמם מאוד. הבדיקה שלי תומכת בטענות אלו: הסימונים על המודול אינם תואמים את הרגליים הפיזיות. הפלט הדיגיטלי מופיע גם כשיש חיבור לא נכון. המודול מתחמם מאוד – במיוחד ב-5V. המסקנה: המודול יכול לעבוד, אך דורש בדיקה מדויקת לפני שימוש. מומלץ להשתמש ב-3.3V, להוסיף נגד מגן, ולבדוק את הרגליים עם מולטימטר. <h2> מהי המלצת המומחה שלי למשתמשים במודול LM393 LDR? </h2> <a href="https://www.aliexpress.com/item/1005008057911837.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/S1fcdd35ef2244d9dbef2a768847aaad3z.jpg" alt="LM393 Light Sensor Switch Module with Digital Analog Output Digital Photosensitive Sensor Module 3.3V-5V for Arduino DIY Kit" style="display: block; margin: 0 auto;"> <p dir="rtl" style="text-align: center; margin-top: 8px; font-size: 142px; color: #666;"> לחץ על התמונה כדי להציג את המוצר </p> </a> האם מומלץ להשתמש במודול LM393 LDR בפרויקטים של DIY? התשובה: כן, אך רק לאחר בדיקה מדויקת של חיבור, מתח, ובדיקת חום. המודול מופעל ב-3.3V, עם נגד מגן 10KΩ, ועם בדיקה של הרגליים – הוא עובד בצורה מדויקת. אך אם לא מתבצעת בדיקה – הוא יכול להרוס את ה-Arduino או להיחשף. לכן, אני ממליץ: 1. תמיד בדוק את הרגליים עם מולטימטר. 2. השתמש ב-3.3V במקום 5V. 3. הוסף נגד 10KΩ בין OUT ל-Arduino. 4. בדוק את התגובה באור ובחשכה. אם תעשה את כל זה – המודול יעבוד בצורה מושלמת.
