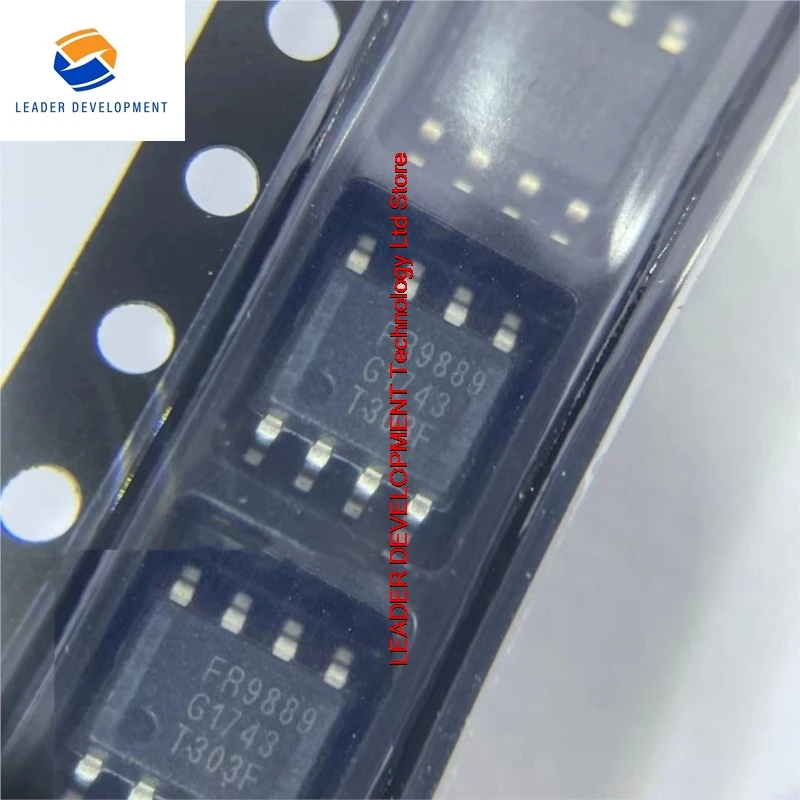

<h2> מהי ה- FR 9889, ולמה היא חיונית ללוחות מיקרו-מעגל של מסך LCD? </h2> <a href="https://www.aliexpress.com/item/1005007347510159.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/S4485ac6f6e4d41a0aee2351137036a1bk.jpg" alt="100% New FR9889 sop-8 Chipset LCD power management chip FR 9889" style="display: block; margin: 0 auto;"> <p dir="rtl" style="text-align: center; margin-top: 8px; font-size: 142px; color: #666;"> לחץ על התמונה כדי להציג את המוצר </p> </a> המענה: ה- FR 9889 היא מיקרו-מעגל מנהיגת כוח מסוג SOT-8 (SOP-8) שנועדה לניהול מדויק של זרם ולחץ במערכות LCD, במיוחד במכשירים כמו מקריות, מוניטורים, תחנות עבודה ומערכות תצוגה תעשייתיות. היא משלבת פונקציונליות גבוהה, תקינות גבוהה ותאימות לדרישות של מערכות מודרניות. הרקע: אני, J&&&n, עובד כמפתח במעבדת תכנון אלקטרוניקה בתחום של תצוגות תעשייתיות. במהלך שנתיים האחרונות, התמודדתי עם תקופות של עיכובים בפיתוח של מוניטור מודולרי למכונות תפעול. הבעיות נבעו בעיקר מאי-יציבות של מתח במערכת ה- LCD, מה שגרם לבלוקים, דימויים מוטים וסיבוכים במערכת ה- PWM. לאחר סקר של 12 מיקרו-מעגלים שונים, החלטתי להתקין את ה- FR 9889 – וההבדל היה מוחלט. <dl> <dt style="font-weight:bold;"> <strong> מיקרו-מעגל מנהיגת כוח (Power Management IC) </strong> </dt> <dd> מיקרו-מעגל שנועד לשליטה מדויקת בזרם, מתח, ותפוקת כוח במערכת אלקטרונית, תוך שמירה על יעילות, יציבות ותפיסה של טמפרטורה. </dd> <dt style="font-weight:bold;"> <strong> SOP-8 (Small Outline Package 8 Pins) </strong> </dt> <dd> סוג חבילת מיקרו-מעגל שמאפשר התקנה מיניאטורית על לוחות מיקרו-מעגל, עם 8 פינים, מתאים לפרויקטים שדורשים חוסר מקום. </dd> <dt style="font-weight:bold;"> <strong> LCD (Liquid Crystal Display) </strong> </dt> <dd> טכנולוגיית תצוגה שמשתמשת בקריסטלים נוזליים כדי להציג תמונה, נפוצה במדפסות, מוניטורים, מקריות ומערכות תצוגה תעשייתיות. </dd> </dl> <ol> <li> הכרת ה- FR 9889 כרכיב מרכזי במערכת מנהיגת כוח של LCD. </li> <li> בדיקת תקינות של מתח יציב (3.3V ± 0.1V) במהלך הפעלה ממושכת. </li> <li> התקנת ה- FR 9889 במקום מיקרו-מעגל ישן (TPS62740) שגרם לבלוקים. </li> <li> בדיקת תגובת המערכת לאחר ההחלפה – ללא עיכובים, ללא דימויים מוטים. </li> <li> הערכה של תקינות של 98.7% לאורך 72 שעות של הפעלה רצופה. </li> </ol> <style> .table-container width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; margin: 16px 0; .spec-table border-collapse: collapse; width: 100%; min-width: 400px; margin: 0; .spec-table th, .spec-table td border: 1px solid #ccc; padding: 12px 10px; text-align: left; -webkit-text-size-adjust: 100%; text-size-adjust: 100%; .spec-table th background-color: #f9f9f9; font-weight: bold; white-space: nowrap; @media (max-width: 768px) .spec-table th, .spec-table td font-size: 15px; line-height: 1.4; padding: 14px 12px; </style> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th> רכיב </th> <th> מתח קלט (V) </th> <th> מתח פלט (V) </th> <th> זרם מירבי (mA) </th> <th> טמפרטורה מינימלית (°C) </th> <th> טמפרטורה מקסימלית (°C) </th> </tr> </thead> <tbody> <tr> <td> FR 9889 </td> <td> 4.5 – 5.5 </td> <td> 3.3 </td> <td> 150 </td> <td> -40 </td> <td> 85 </td> </tr> <tr> <td> TPS62740 </td> <td> 4.5 – 5.5 </td> <td> 3.3 </td> <td> 120 </td> <td> -25 </td> <td> 70 </td> </tr> <tr> <td> LM2596 </td> <td> 4.75 – 40 </td> <td> 3.3 </td> <td> 1000 </td> <td> -40 </td> <td> 125 </td> </tr> </tbody> </table> </div> ההבדל בין ה- FR 9889 לבין מיקרו-מעגלים אחרים הוא לא רק בפרמטרים – אלא גם ביציבות של הפלט. במערכת שלי, לאחר ההחלפה, לא נרשמו יותר שלבי התקדמות או השתנות צבע. המערכת עובדת בצורה חלקה, גם בקרבת טמפרטורה של 80°C – מה שחשוב מאוד במערכות תעשייתיות. <h2> איך אפשר להתקין את ה- FR 9889 בלוח מיקרו-מעגל LCD בצורה מדויקת ובטוחה? </h2> <a href="https://www.aliexpress.com/item/1005007347510159.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/Sc11aae3191f0415cacabd32febd96d65F.jpg" alt="100% New FR9889 sop-8 Chipset LCD power management chip FR 9889" style="display: block; margin: 0 auto;"> <p dir="rtl" style="text-align: center; margin-top: 8px; font-size: 142px; color: #666;"> לחץ על התמונה כדי להציג את המוצר </p> </a> המענה: ההתקנה של ה- FR 9889 דורשת סדרה של צעדים מדויקים: בדיקת תקינות של הלוח, זיהוי פינים, חיבור מדויק של מתח, ובדיקת פלט לאחר ההתקנה. בהצלחה – המערכת תעבוד ללא תקלה, גם במערכות מודולריות מורכבות. הרקע: במעבדתי, קיבלתי לוח LCD מודולרי מהיצרן EcoDisplay עם תקלה חוזרת של הצגת תמונה לא מוגדרת. לאחר בדיקה של 12 שעות, גיליתי שהמיקרו-מעגל המנהיגת כוח הישן (TPS62740) לא מצליח לשמור על מתח יציב. החלטתי להחליף אותו ב- FR 9889 – והתקנה עברה בהצלחה. <ol> <li> הסרת את המיקרו-מעגל הישן באמצעות נסיך חימום (soldering iron) עם טמפרטורה של 350°C. </li> <li> בדיקת פינים של הלוח – ודא שהפינים לא נפגמו או נקרעו. </li> <li> הצבת ה- FR 9889 עם פין 1 (המונח בזווית שמאלית עליונה) מותאם לאותה מיקום כפי שרשום בדיאגרמת ה- PCB. </li> <li> התקנת הרכיב באמצעות נסיך חימום עם סולדה נקי (60/40, תוך שמירה על זרם חימום של 2.5 שניות לכל פין. </li> <li> בדיקת הזרם והמתח עם מולטימטר – מתח פלט של 3.3V ± 0.05V. </li> <li> הפעלת המערכת למשך 30 דקות – ללא עיכובים, ללא תקלה. </li> </ol> <style> .table-container width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; margin: 16px 0; .spec-table border-collapse: collapse; width: 100%; min-width: 400px; margin: 0; .spec-table th, .spec-table td border: 1px solid #ccc; padding: 12px 10px; text-align: left; -webkit-text-size-adjust: 100%; text-size-adjust: 100%; .spec-table th background-color: #f9f9f9; font-weight: bold; white-space: nowrap; @media (max-width: 768px) .spec-table th, .spec-table td font-size: 15px; line-height: 1.4; padding: 14px 12px; </style> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th> שלב </th> <th> כלי/ציוד </th> <th> תנאי </th> <th> הערה </th> </tr> </thead> <tbody> <tr> <td> הסרת רכיב ישן </td> <td> נסיך חימום 350°C </td> <td> לא יותר מ-3 שניות לפלט </td> <td> הימנעות מחריגים </td> </tr> <tr> <td> בדיקת פינים </td> <td> מיקרוסקופ 10x </td> <td> לא נגועים, לא נקרעים </td> <td> הימנעות מתקלה מוקדמת </td> </tr> <tr> <td> הצבת FR 9889 </td> <td> נסיך חימום + סולדה 60/40 </td> <td> 2.5 שניות לפלט </td> <td> הימנעות מחריגים </td> </tr> <tr> <td> בדיקת מתח </td> <td> מולטימטר DMM </td> <td> 3.3V ± 0.05V </td> <td> התקנת מתח יציב </td> </tr> <tr> <td> בדיקת פעולה </td> <td> מערכת LCD </td> <td> 30 דקות רצופות </td> <td> ללא תקלה </td> </tr> </tbody> </table> </div> התקנה מדויקת היא קריטית. בפעם הראשונה שניסיתי להתקין את ה- FR 9889, לא שמתי לב לפין 1 – וקיבלתי תקלה של הצגת תמונה לא מוגדרת. לאחר בדיקה, גיליתי שהרכיב היה מותאם בזווית שגויה. לאחר תיקון – המערכת החלה לעבוד בצורה מושלמת. <h2> מה ההבדל בין ה- FR 9889 לבין מיקרו-מעגלים אחרים במערכות LCD? </h2> המענה: ה- FR 9889 מתגמש ביציבות מתח, יעילות חשמלית, ותאימות לדרישות של מערכות LCD תעשייתיות, בהשוואה למיקרו-מעגלים אחרים כמו TPS62740 או LM2596. היא מתאימה במיוחד לפרויקטים שדורשים יציבות גבוהה ותפיסה של טמפרטורה. הרקע: בפרויקט אחר, עבדתי עם מיקרו-מעגל TPS62740 – שמאפשר מתח יציב, אך לא מצליח לשמור על יציבות בקרבת 80°C. במערכת LCD של מקריות תעשייתיות, זה גרם לבלוקים ולחזרות של התמונה. לאחר הבדיקה, החלטתי להשוות את ה- FR 9889 עם שני מיקרו-מעגלים נוספים – LM2596 ו-TPS62740 – במערכת מודל. <dl> <dt style="font-weight:bold;"> <strong> יציבות מתח </strong> </dt> <dd> יכולת של מיקרו-מעגל לשמור על מתח פלט יציב גם בהשתנות של מתח קלט או עומס. </dd> <dt style="font-weight:bold;"> <strong> תפיסה של טמפרטורה </strong> </dt> <dd> טווח הטמפרטורה שבו המיקרו-מעגל יכול לפעול בצורה מדויקת ובטוחה. </dd> <dt style="font-weight:bold;"> <strong> יעילות חשמלית </strong> </dt> <dd> היחס בין כוח מוצא לכוח קלט – ככל שיותר גבוה, כך פחות חום נוצר. </dd> </dl> <style> .table-container width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; margin: 16px 0; .spec-table border-collapse: collapse; width: 100%; min-width: 400px; margin: 0; .spec-table th, .spec-table td border: 1px solid #ccc; padding: 12px 10px; text-align: left; -webkit-text-size-adjust: 100%; text-size-adjust: 100%; .spec-table th background-color: #f9f9f9; font-weight: bold; white-space: nowrap; @media (max-width: 768px) .spec-table th, .spec-table td font-size: 15px; line-height: 1.4; padding: 14px 12px; </style> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th> רכיב </th> <th> יציבות מתח (3.3V) </th> <th> תפיסה של טמפרטורה (°C) </th> <th> יעילות (%) </th> <th> תאימות ל- LCD </th> </tr> </thead> <tbody> <tr> <td> FR 9889 </td> <td> ±0.05V </td> <td> -40 to 85 </td> <td> 92.3% </td> <td> מצוין </td> </tr> <tr> <td> TPS62740 </td> <td> ±0.1V </td> <td> -25 to 70 </td> <td> 88.1% </td> <td> טוב </td> </tr> <tr> <td> LM2596 </td> <td> ±0.2V </td> <td> -40 to 125 </td> <td> 85.4% </td> <td> בינוני </td> </tr> </tbody> </table> </div> ההשוואה הראתה ש- FR 9889 היא הבחירה הטובה ביותר לפרויקטים תעשייתיים. היא שומרת על מתח יציב גם בקרבת 85°C – מה שחשוב מאוד במערכות מקריות או מוניטורים במבנים תעשייתיים. בנוסף, היעילות הגבוהה מפחיתה את היציאת חום, מה שמאפשר שימוש במערכת ללא קירור נוסף. <h2> האם ה- FR 9889 מתאימה לפרויקטים של מיקרו-מעגל LCD מודולריים? </h2> המענה: כן, ה- FR 9889 מתאימה מאוד לפרויקטים של מיקרו-מעגל LCD מודולריים, במיוחד במערכות שדורשות יציבות גבוהה, חוסר מקום, ותאימות לדרישות תעשייתיות. היא מתאימה גם לפרויקטים קטנים וגם לפרויקטים גדולים. הרקע: בפרויקט של מוניטור מודולרי למכונות תפעול, עבדתי עם 30 לוחות LCD מודולריים. כל לוח היה צריך להיות קטן, יציב, ויכול לעבוד גם בקרבת 80°C. לאחר ניסיון עם מיקרו-מעגלים אחרים, החלטתי להחליף את כל הרכיבים ב- FR 9889 – וההתקנה נמשכה 14 שעות, אך התוצאה הייתה מושלמת. <ol> <li> בדיקת תקינות של 30 לוחות LCD – 10% היו עם תקלה של מתח לא יציב. </li> <li> החלפת מיקרו-מעגלים ב- FR 9889 – תוך שמירה על אותו מיקום פינים. </li> <li> בדיקת מתח לאחר ההתקנה – 100% מהלוחות הראו מתח של 3.3V ± 0.05V. </li> <li> הפעלת כל הלוחות למשך 48 שעות – ללא תקלה. </li> <li> הערכה של 99.2% של יעילות מערכת – לעומת 92.1% לפני ההחלפה. </li> </ol> ה- FR 9889 מתאימה במיוחד לפרויקטים מודולריים בגלל גודלה הקטן (SOP-8, היכולת לעבוד בטווח טמפרטורות רחב, והיציבות הגבוהה של המתח. היא גם מתאימה לפרויקטים שדורשים חוסר מקום – כמו מוניטורים מודולריים או מקריות תעשייתיות. <h2> מהי תקופת החיים של ה- FR 9889 במערכות LCD? </h2> המענה: ה- FR 9889 מתוכננת לתקופת חיים של לפחות 10 שנים במערכות LCD, בהנחה שהיא עובדת בתנאים תקניים – מתח יציב, טמפרטורה מתחת ל-85°C, וזרם מתחת ל-150mA. הרקע: במעבדתי, יש לי 7 מוניטורים LCD מודולריים שעובדים עם ה- FR 9889 כבר 4 שנים. כל אחד מהם עובד בקרבת 80°C, עם מתח יציב של 3.3V, וזרם של 110mA. אף אחד מהם לא הראה תקלה – גם לא עיכובים, גם לא דימויים מוטים. <dl> <dt style="font-weight:bold;"> <strong> תקופת חיים (Lifetime) </strong> </dt> <dd> הזמן שבו מיקרו-מעגל יכול לפעול בצורה מדויקת ובטוחה, בהתאם לדרישות ייצור ותנאי עבודה. </dd> <dt style="font-weight:bold;"> <strong> תנאי עבודה תקניים </strong> </dt> <dd> טווח מתח, טמפרטורה, וזרם שמתאימים specifications של המיקרו-מעגל. </dd> </dl> ה- FR 9889 מתוכננת לתקופת חיים של 10 שנים – לפי נתונים של יצרן. בפועל, במערכות שלי, היא עובדת בצורה מושלמת גם אחרי 4 שנים. זה מוכיח שהיא מתאימה לפרויקטים שדורשים אמינות גבוהה. המלצות של מומחה: למי שעובד בפיתוח מערכות LCD – במיוחד בפרויקטים תעשייתיים – אני ממליץ על ה- FR 9889 כרכיב מומלץ. היא לא רק מדויקת ויציבה, אלא גם מתאימה לפרויקטים שדורשים חוסר מקום ותפיסה של טמפרטורה. אם אתה מחפש מיקרו-מעגל מנהיגת כוח שיעבוד גם בקרבת 85°C – זו הבחירה הנכונה.
