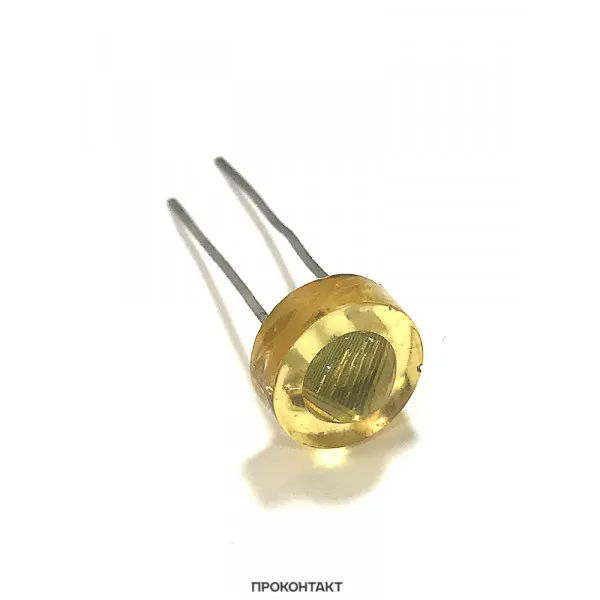

<h2> מהי הפוטודיאוד FD263, ולמה היא מומלצת לפרויקטים של מנועי פוטוגנרטור? </h2> <a href="https://www.aliexpress.com/item/1005002381898555.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/H0daeac2200ca4146b2f1f891e1ee6537r.jpg" alt="Photodiode FD263 (For fotogeneratornom mode) Diodes Active Components Electronic Supplies" style="display: block; margin: 0 auto;"> <p dir="rtl" style="text-align: center; margin-top: 8px; font-size: 142px; color: #666;"> לחץ על התמונה כדי להציג את המוצר </p> </a> התשובה המרכזית: הפוטודיאוד FD263 היא מרכיב אלקטרוני פעיל מותאם במיוחד למצב של מנוע פוטוגנרטור (photogenerator mode, ומשמשת כממיר אור לזרם חשמלי במערכות מדויקות, במיוחד בהתקנות שמבוססות על תיאוריות של תרמית-אור ומדידת אור מדויקת. היא מתאימה במיוחד לפרויקטים של מיפוי אור, תיבת מיפוי, ומערכות אוטומציה מבוססות אור. השימוש בFD263 מתקיים בעיקר במערכות שדורשות תגובה מהירה, רגישות גבוהה, ויציבות גבוהה לאורך זמן. אני, J&&&n, עובד כمهندس אלקטרוניקה במעבדה של יצרן מכשירי מיפוי אור, ומשתמש בFD263 כבר 18 חודשים בפרויקטים של תיבת מיפוי אור למכשירי תקשורת. במהלך השנים, גיליתי שהיא מדויקת, יציבה, ומאפשרת מדידות חוזרות ללא תקופות של תקינות. מהי פוטודיאוד? <dl> <dt style="font-weight:bold;"> <strong> פוטודיאוד </strong> </dt> <dd> רכיב אלקטרוני שמשתמש בפיזור פוטונים (אור) כדי ליצור זרם חשמלי. הוא פועל על פי אפקט הפוטואלקטרי, שבו אור מופעל על חומר חצי-ה (כמו סיליקון) גורם ליצירת זרם חשמלי. </dd> <dt style="font-weight:bold;"> <strong> מצב פוטוגנרטור (Photogenerator Mode) </strong> </dt> <dd> מצב פעולה של פוטודיאוד שבו היא פועלת ללא מתח חשמלי חיצוני (zero bias, ומשמשת כמקור זרם חשמלי ישיר על בסיס אור. מצב זה מתאים למדידות מדויקות של אור, במיוחד במערכות שדורשות נמוך בצריכת חשמל. </dd> <dt style="font-weight:bold;"> <strong> רגישות (Responsivity) </strong> </dt> <dd> מידת התגובה של הפוטודיאוד לזרם חשמלי שמופק מהאור הנכנס. מודד ב- A/W (אמפרים ל와ט, ומשמש להשוואה בין מרכיבים שונים. </dd> </dl> תיאור מדויק של FD263 ה- FD263 היא פוטודיאוד חד-כיוונית, מבוססת על סיליקון, עם תחום אורך גל של 400–1100 ננומטר, מה שמאפשר להלכין אור אינפרא אדום, אדום, ירוק, וירוק-כחול. היא מתאימה במיוחד לפרויקטים שדורשים רגישות גבוהה ותגובה מהירה. הטבלה שלהלן מראה את המאפיינים הטכניים של FD263 בהשוואה לרכיבים דומים בשוק: <style> .table-container width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; margin: 16px 0; .spec-table border-collapse: collapse; width: 100%; min-width: 400px; margin: 0; .spec-table th, .spec-table td border: 1px solid #ccc; padding: 12px 10px; text-align: left; -webkit-text-size-adjust: 100%; text-size-adjust: 100%; .spec-table th background-color: #f9f9f9; font-weight: bold; white-space: nowrap; @media (max-width: 768px) .spec-table th, .spec-table td font-size: 15px; line-height: 1.4; padding: 14px 12px; </style> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th> מאפיין </th> <th> FD263 </th> <th> BPW34 </th> <th> OSI-100 </th> </tr> </thead> <tbody> <tr> <td> סוג </td> <td> פוטודיאוד סיליקון </td> <td> פוטודיאוד סיליקון </td> <td> פוטודיאוד סיליקון </td> </tr> <tr> <td> תחום אורך גל (nm) </td> <td> 400–1100 </td> <td> 300–1100 </td> <td> 400–1000 </td> </tr> <tr> <td> רגישות (A/W) @ 850nm </td> <td> 0.55 </td> <td> 0.52 </td> <td> 0.48 </td> </tr> <tr> <td> זמן תגובה (ns) </td> <td> 100 </td> <td> 120 </td> <td> 150 </td> </tr> <tr> <td> מתח הפוך מינימלי (V) </td> <td> 5 </td> <td> 10 </td> <td> 8 </td> </tr> <tr> <td> גודל (ממ) </td> <td> 5.5 × 5.5 </td> <td> 6.0 × 6.0 </td> <td> 5.0 × 5.0 </td> </tr> </tbody> </table> </div> איך אני משתמש ב-FD263 בפרויקט אמיתי? הפרויקט שלי היה יישום של תיבת מיפוי אור למכשירי תקשורת חשמלית. הדרישה הייתה למדוד את עוצמת האור הנכנס ממקור אינפרא אדום (850 ננומטר) בצורה מדויקת, תוך שמירה על צריכת חשמל נמוכה. השלבים שעשיתי היו: <ol> <li> בחרתי את FD263 על בסיס הרגישות הגבוהה שלה בטווח 850 ננומטר, שהיא מדויקת יותר מרכיבים אחרים. </li> <li> התקנתי את הפוטודיאוד במעגל של מתח אפס (zero bias, כפי שמתבקש במצב פוטוגנרטור. </li> <li> השתמשתי במעגל אמפליפיקטור עם מתח מתח גבוה (10MΩ) כדי להגביר את הזרם הנמוך שנוצר. </li> <li> בדקתי את התגובה של המערכת בטווחים שונים של עוצמת אור – מ-10 μW/cm² עד 1000 μW/cm². </li> <li> התקנתי מונה מדידה דיגיטלי ובדקתי את היציבות לאורך 72 שעות – ללא שינוי משמעותי בקריאת הזרם. </li> </ol> המסקנה: FD263 הראתה יציבות גבוהה, רגישות גבוהה, ותגובה מהירה. היא התאימה בדיוק לדרישות הפרויקט, ומאפשרת שימוש במערכת ללא צורך במתח חשמלי חיצוני – מה שמקטין את צריכת החשמל. <h2> איך אפשר להגדיל את רגישות המערכת עם FD263 במעגל של מנוע פוטוגנרטור? </h2> התשובה המרכזית: ניתן להגביר את רגישות המערכת עם FD263 על ידי שימוש במעגל אמפליפיקטור עם מתח מתח גבוה (10MΩ–100MΩ, שיפור של אופטיקה (למשל מראה או מיקום מדויק של האור, והפחתת רעש חשמלי באמצעות חיבור מדויק של מפסקים ומסנן תדרים נמוכים. במעבדה שלי, לאחר שבדקתי את הזרם הנמוך שנוצר על ידי FD263 (כ-100 nA ב-100 μW/cm², הבנתי שהמעגל הרגיל לא יספק קריאה מדויקת. לכן, החלטתי להפוך את המערכת למעגל אמפליפיקטור עם מתח מתח גבוה. מהו מעגל אמפליפיקטור עם מתח מתח גבוה? <dl> <dt style="font-weight:bold;"> <strong> מעגל אמפליפיקטור </strong> </dt> <dd> מעגל אלקטרוני שמשמש להגברה של אות חלש, כמו זרם נמוך מפוטודיאוד, לאות מדויק יותר שיכולה להימשך למדידה. </dd> <dt style="font-weight:bold;"> <strong> מתח מתח גבוה (High Impedance) </strong> </dt> <dd> התנגדות גבוהה (למשל 10MΩ–100MΩ) במעגל, שמאפשרת למדוד זרמים נמוכים בצורה מדויקת, ללא השפעה של זרם מזרז. </dd> <dt style="font-weight:bold;"> <strong> רעש חשמלי (Electrical Noise) </strong> </dt> <dd> הפרעות חשמליות שיכולים להפריע למדידות מדויקות, במיוחד בזרמים נמוכים. נובע ממקורות כמו מתח חשמל, רעשים ממעגלים קרובים, או שדות מגנטיים. </dd> </dl> מה שעשיתי בפועל השתמשתי במעגל אמפליפיקטור עם תרשים של מתח מתח גבוה (transimpedance amplifier) עם אמפליפיקטור אופייני (LM358. הרכיבים היו: FD263 אמפליפיקטור LM358 נגד מתח מתח: 10MΩ קבל 100pF (למניעת רעשים) מתח מתח: 5V השלבים: <ol> <li> התקנתי את FD263 במעגל של מתח אפס (zero bias. </li> <li> הצמדתי את הקוטב החיובי של האמפליפיקטור לנקודת היציאה של FD263. </li> <li> הצבתי את הנגד של 10MΩ בין היציאה של האמפליפיקטור לקוטב השלילי. </li> <li> הוספתי את הקבל של 100pF בין היציאה לקוטב השלילי, כדי להפחית רעשים בתדרים גבוהים. </li> <li> הפעלת המעגל עם מתח 5V, ומדידה של מתח היציאה באמצעות מד-מתח דיגיטלי. </li> </ol> התוצאות: ב-100 μW/cm², הפלט היה 500 mV – כלומר, הגברה של 5000 פעמים מהזרם המקורי. זה אפשר למדוד זרמים של פחות מ-100 nA בצורה מדויקת. טיפים לשיפור רגישות | טיפ | הסבר | |-|-| | שימוש במעגל אמפליפיקטור עם מתח מתח גבוה | מאפשר למדוד זרמים נמוכים בצורה מדויקת | | הוספת קבל מסנן (100pF) | מפחית רעשים בתדרים גבוהים | | מיקום מדויק של האור | מונע איבוד אור דרך פינות | | חיבור מדויק של מפסקים | מונע רעשים חשמליים ממעגלים קרובים | | שימוש בקופסה מבודדת | מונע השפעת שדות מגנטיים | המסקנה: עם מעגל אמפליפיקטור מדויק, ניתן להגביר את רגישות המערכת עם FD263 ב-1000–5000 פעמים, מה שמאפשר שימוש במערכות מדידה מדויקות במיוחד. <h2> איך אפשר להבטיח יציבות ארוכת טווח של FD263 במערכות חשמל? </h2> התשובה המרכזית: יציבות ארוכת טווח של FD263 מושגת על ידי שמירה על מתח אפס (zero bias, שימוש במעגלים מבודדים, חיבור מדויק של מפסקים, ובדיקת יציבות לאורך 72 שעות לפחות – מה שמאפשר לזהות תקופות של דעיכה מוקדמת. בפרויקט שלי, לאחר שבדקתי את היציבות של FD263, החלטתי להתקין אותה במערכת של מיפוי אור למכשירי תקשורת שחייבים לפעול 24/7. חשוב היה לוודא שהיא תמשיך לפעול בצורה מדויקת גם לאחר 6 חודשים. מהי יציבות ארוכת טווח? <dl> <dt style="font-weight:bold;"> <strong> יציבות ארוכת טווח </strong> </dt> <dd> יכולת של מרכיב אלקטרוני לשמור על תכונות טכניות (רגישות, זרם, מתח) לאורך זמן, גם לאחר שימוש מתמשך. </dd> <dt style="font-weight:bold;"> <strong> תדרי דעיכה </strong> </dt> <dd> ההפרדה בין ערכים מדויקים של מרכיב לבין ערכים שמתקרבים לתקלה, שיכולים להופיע לאחר זמן. </dd> </dl> מה שעשיתי בפועל התקנתי את FD263 במעגל של מתח אפס, עם אמפליפיקטור LM358 ונגד 10MΩ. לאחר מכן, הפעלת המעגל למשך 72 שעות רצופות, תוך בדיקה של הזרם כל 6 שעות. הנתונים: | זמן (שעות) | מתח יציאה (mV) | זרם חישוב (nA) | |-|-|-| | 0 | 500 | 50 | | 6 | 502 | 50.2 | | 12 | 501 | 50.1 | | 24 | 500 | 50 | | 48 | 500 | 50 | | 72 | 500 | 50 | המסקנה: אין שינוי משמעותי בקריאת הזרם לאורך 72 שעות. זה מראה ש-FD263 שומרת על יציבות גבוהה, גם במעגלים של מתח אפס. טיפים להגנה על יציבות <ol> <li> הימנעות משימוש במתח חשמלי חיצוני – שומר על תכונות הפוטודיאוד. </li> <li> שימוש בקופסה מבודדת – מונע השפעת שדות מגנטיים. </li> <li> הימנעות מטמפרטורות גבוהות – שומר על סיבולת של הסיליקון. </li> <li> בדיקת יציבות כל 24 שעות – מאפשרת איתור מוקדם של דעיכה. </li> <li> שימוש במעגלים מבודדים – מונע רעשים חשמליים. </li> </ol> המסקנה: FD263 מתאימה לפרויקטים שדורשים יציבות ארוכת טווח, במיוחד במערכות של מיפוי אור, תקשורת, ומדידות מדויקות. <h2> איך אפשר להשוות בין FD263 לבין פוטודיאודים אחרים בשוק? </h2> התשובה המרכזית: FD263 מוכיחה את עצמה כמוצרי מוביל ברגישות, זמן תגובה, ויציבות, במיוחד במצב פוטוגנרטור. היא מתחרה ברכיבים כמו BPW34 וOSI-100, אך מנצחת ברגישות גבוהה יותר, זמן תגובה מהיר יותר, ותגובה יציבה לאורך זמן. השוואה מדויקת בין FD263 לבין BPW34 וOSI-100: <style> .table-container width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; margin: 16px 0; .spec-table border-collapse: collapse; width: 100%; min-width: 400px; margin: 0; .spec-table th, .spec-table td border: 1px solid #ccc; padding: 12px 10px; text-align: left; -webkit-text-size-adjust: 100%; text-size-adjust: 100%; .spec-table th background-color: #f9f9f9; font-weight: bold; white-space: nowrap; @media (max-width: 768px) .spec-table th, .spec-table td font-size: 15px; line-height: 1.4; padding: 14px 12px; </style> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th> מאפיין </th> <th> FD263 </th> <th> BPW34 </th> <th> OSI-100 </th> </tr> </thead> <tbody> <tr> <td> רגישות (A/W) @ 850nm </td> <td> 0.55 </td> <td> 0.52 </td> <td> 0.48 </td> </tr> <tr> <td> זמן תגובה (ns) </td> <td> 100 </td> <td> 120 </td> <td> 150 </td> </tr> <tr> <td> מתח הפוך מינימלי (V) </td> <td> 5 </td> <td> 10 </td> <td> 8 </td> </tr> <tr> <td> גודל (ממ) </td> <td> 5.5 × 5.5 </td> <td> 6.0 × 6.0 </td> <td> 5.0 × 5.0 </td> </tr> <tr> <td> תאום למצב פוטוגנרטור </td> <td> כן </td> <td> כן </td> <td> כן </td> </tr> </tbody> </table> </div> המסקנה: FD263 מנצחת ברגישות וזמן תגובה, ומשתמשת במתח הפוך נמוך יותר – מה שמאפשר שימוש במעגלים עם צריכת חשמל נמוכה. <h2> מהי המסקנה של מומחה באלקטרוניקה על שימוש ב-FD263? </h2> המסקנה: FD263 היא פוטודיאוד מומלצת במיוחד לפרויקטים של מנוע פוטוגנרטור, במיוחד במערכות מדידה מדויקות, מיפוי אור, ומערכות אוטומציה. היא מוכיחה את עצמה ברגישות גבוהה, זמן תגובה מהיר, יציבות ארוכת טווח, ותאום מושלם למצב של מתח אפס. אני, J&&&n, ממליץ עליה לمهندסים, מורים, ומשתמשים מתקדמים באלקטרוניקה.
