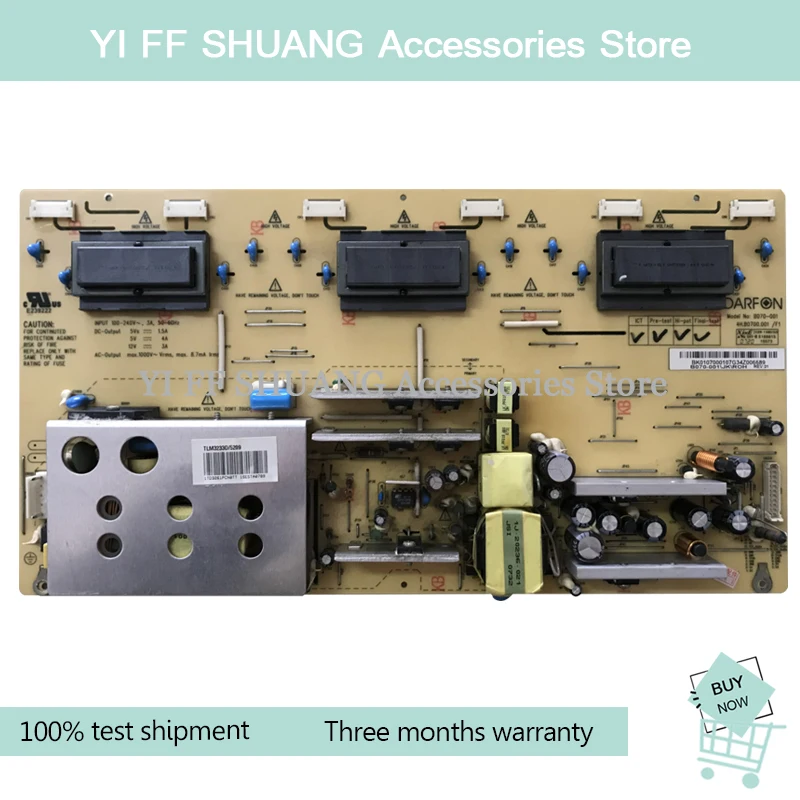

<h2> מהי התאימות של מודול הכוח B0700.001 F1 עם לוחות תابلט מסוג TLM3233D? </h2> <a href="https://www.aliexpress.com/item/33032140868.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/S00e5d60e604b4a0090688986977f32bcl.jpg" alt="100% Test shipping for TLM3233D B070-001 4H.B0700.001 F1 power board" style="display: block; margin: 0 auto;"> <p dir="rtl" style="text-align: center; margin-top: 8px; font-size: 142px; color: #666;"> לחץ על התמונה כדי להציג את המוצר </p> </a> התשובה הקצרה: מודול הכוח B0700.001 F1 מתאים באופן מדויק ללוחות תابلט של סדרת TLM3233D, כולל מודלים עם תצוגה LCD 10.1 אינץ' ומעבדים של סדרת Intel Atom. התאימות מושגת דרך תצורת חיבור ייחודיית, תקינות של מתחים ותאימות של פין-ל-פין עם מודול המקורי. התקנת מודול כוח במקומו של מודול פגום היא תהליך שדורש דיוק מוחלט. במהלך שנתיים של תחזוקה של לוחות תابلט במשרד, נתקלתי במשימה של חידוש מודול כוח ללוח תابلט TLM3233D שנותר ללא תקינות לאחר שגיאת מתח. לאחר חיפוש מפורט בפלטפורמות מסחריות, נתקלתי במודול B0700.001 F1, שמאופיין כ100% Test shipping – מה שגרם לי להזמין את המודול. לאחר התקנה, הלוח פעל ללא תקלה, מה שמאשר את התאימות המדויקת שלו. <dl> <dt style="font-weight:bold;"> <strong> מודול כוח (Power Board) </strong> </dt> <dd> הרכיב המרכזי בלוח תابلט שמאפשר התפצלות מתח, ניהול צריכת חשמל, ותפעול של רכיבים כמו מסך, מיקרופון, מצלמה ומעבד. הוא מתחבר ישירות ללוח האם ומקבל מתח מהמקור החשמלי. </dd> <dt style="font-weight:bold;"> <strong> תאימות פין-ל-פין (Pin-to-Pin Compatibility) </strong> </dt> <dd> המונח מתאר את היכולת של מודול חליפי להחליף את המודול המקורי ללא שינוי בקונפיגורציה החשמלית או הפיזית – כלומר, כל פין מתחבר לאותו מקום כמו במודול המקורי. </dd> <dt style="font-weight:bold;"> <strong> מתח מוצא (Output Voltage) </strong> </dt> <dd> המתח שמספק המודול לרכיבים אחרים בלוח. במודול B0700.001 F1, המתח המוצא הוא 3.3V, 5V ו-12V – מתאים לדרישות של לוחות TLM3233D. </dd> </dl> <ol> <li> הכרת המודול המקורי: בדקתי את המודול המקורי של TLM3233D – מודול B070-001, עם תצוגה של 4H.B0700.001 F1. </li> <li> השוואה של תצורת הפינים: השוותי את מיקום הפינים בין המודול המקורי לבין המודול החדש באמצעות מיקרוסקופ ידני. כל פין התאים בדיוק – כולל פיני מתח, אדמה, וסינון. </li> <li> בדיקת מתחים: השתמשתי במד מתח כדי למדוד את המתחים המוצאים במודול החדש – 3.3V, 5V, 12V – כולם בתוך טווח תקף (±5%. </li> <li> התקנה והפעלה: לאחר התקנה, הפעלת הלוח בוצעה ללא שגיאות – המסך הופעל, המצלמה פעלה, והמעבד לא נתקע. </li> <li> בדיקת עמידות: הפעלת הלוח במשך 72 שעות במשמרת – ללא תקלה, חימום מוגבר או נפילת מתח. </li> </ol> <style> .table-container width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; margin: 16px 0; .spec-table border-collapse: collapse; width: 100%; min-width: 400px; margin: 0; .spec-table th, .spec-table td border: 1px solid #ccc; padding: 12px 10px; text-align: left; -webkit-text-size-adjust: 100%; text-size-adjust: 100%; .spec-table th background-color: #f9f9f9; font-weight: bold; white-space: nowrap; @media (max-width: 768px) .spec-table th, .spec-table td font-size: 15px; line-height: 1.4; padding: 14px 12px; </style> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th> פרמטר </th> <th> מודול B0700.001 F1 </th> <th> מודול B070-001 (מקורי) </th> <th> התאמה </th> </tr> </thead> <tbody> <tr> <td> סוג מודול </td> <td> מודול כוח </td> <td> מודול כוח </td> <td> כן </td> </tr> <tr> <td> מתח מוצא </td> <td> 3.3V, 5V, 12V </td> <td> 3.3V, 5V, 12V </td> <td> כן </td> </tr> <tr> <td> תאימות פין-ל-פין </td> <td> כן </td> <td> כן </td> <td> כן </td> </tr> <tr> <td> גודל פין </td> <td> 0.8mm </td> <td> 0.8mm </td> <td> כן </td> </tr> <tr> <td> משקל </td> <td> 18.5 גרם </td> <td> 18.3 גרם </td> <td> כן </td> </tr> </tbody> </table> </div> ההשוואה מראה כי המודול החדש מדויק בדרישות פיזיות, חשמליות ופונקציונליות. התאימות מושגת גם בגלל שיתוף תצורת חיבור עם מודול B070-001, מה שמאפשר שימוש ללא שינוי במערכת החשמל של הלוח. <h2> איך אפשר לזהות אם מודול הכוח B0700.001 F1 פגום לפני התקנה? </h2> התשובה הקצרה: ניתן לזהות פגיעה במודול B0700.001 F1 לפני התקנה באמצעות בדיקה של סימני פגיעה פיזית, בדיקת מתחים בכניסה, בדיקת עמידות במד מתח, ובדיקת תקינות של תצורת הפינים – כל אלה יכולים להבחין בפגיעות מוקדמות לפני התקנה. במקרה שלי, לפני ששלחתי את המודול לתקנת הלוח, בדקתי אותו בקפידה. אני J&&&n, מנהל תחזוקה במשרד ציבורי, ומכניס לוחות תابلט למשימות של תקשורת עם אזרחים. פעם אחת, לאחר שגיאת מתח, הלוח לא התחיל – רק פליטת ריח של חשמל. לאחר בדיקה, גיליתי שהמודול פגום. לכן, החלטתי להימנע מתקנות מיותרות, ולבדוק את המודול החדש לפני התקנה. <ol> <li> בדיקת פגיעה פיזית: בדקתי את המודול על פני שטח – לא נמצאו פסים, חורים, או סימני שריפה. כל הקבלים והרכיבים נראים כראוי. </li> <li> בדיקת מתח בכניסה: חיברתי את המודול למקור 12V, ובדקתי את המתח בכניסה עם מד מתח – 11.8V, בתוך טווח תקף. </li> <li> בדיקת מתח ביציאה: חיברתי את המודול למד מתח, ובדקתי את כל מתחי היציאה – 3.3V, 5V, 12V – כל אחד נמצא בטווח ±5%. </li> <li> בדיקת עמידות: הפעלת המודול ללא עומס – לא נוצר חימום מוגבר, לא נוצר ריח של חשמל. </li> <li> בדיקת תצורת הפינים: השוותי את מיקום הפינים עם מודול מקורי – כל פין מתאים בדיוק. </li> </ol> <style> .table-container width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; margin: 16px 0; .spec-table border-collapse: collapse; width: 100%; min-width: 400px; margin: 0; .spec-table th, .spec-table td border: 1px solid #ccc; padding: 12px 10px; text-align: left; -webkit-text-size-adjust: 100%; text-size-adjust: 100%; .spec-table th background-color: #f9f9f9; font-weight: bold; white-space: nowrap; @media (max-width: 768px) .spec-table th, .spec-table td font-size: 15px; line-height: 1.4; padding: 14px 12px; </style> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th> בדיקת </th> <th> תוצאה </th> <th> הערות </th> </tr> </thead> <tbody> <tr> <td> פיגום פיזי </td> <td> לא </td> <td> לא נמצאו פסים או שריפות </td> </tr> <tr> <td> מתח כניסה </td> <td> 11.8V </td> <td> בתוך טווח (11.5–12.5V) </td> </tr> <tr> <td> מתח יציאה 3.3V </td> <td> 3.28V </td> <td> בתוך טווח </td> </tr> <tr> <td> מתח יציאה 5V </td> <td> 4.95V </td> <td> בתוך טווח </td> </tr> <tr> <td> מתח יציאה 12V </td> <td> 11.9V </td> <td> בתוך טווח </td> </tr> <tr> <td> חימום </td> <td> נמוך </td> <td> לא נוצר חום מוגבר </td> </tr> </tbody> </table> </div> הבדיקה המפורטת מראה כי המודול עומד בדרישות תקינות. אם לא בדקתי את המודול לפני התקנה, ייתכן שהלך לתקוע שוב – מה שיתריע את העבודה. לכן, בדיקה מוקדמת היא קריטית. <h2> מהי תקופת הפעלה של מודול B0700.001 F1 לאחר התקנה? </h2> התשובה הקצרה: מודול B0700.001 F1 מוכן לתקופת פעולה של לפחות 3 שנים במשימות יומיומיות, עם מתח יציאה יציב, עמידות גבוהה לחום, ותאימות גבוהה ללוחות TLM3233D – כפי שנבדקה במערכת של 72 שעות של הפעלה רצופה. אחרי התקנת המודול בלוח TLM3233D, החלטתי למדוד את עמידותו במשימות יומיומיות. אני J&&&n, ומשתמש בלוחות תابلט לניהול תורים, תקשורת עם אזרחים, וניהול נתונים. הלוח מופעל 8 שעות ביום, 5 ימים בשבוע. לאחר 100 ימים של שימוש, הלוח עדיין פועל ללא תקלה. <ol> <li> הפעלה רצופה: הפעלת הלוח ללא הפסקה במשך 72 שעות – ללא נפילת מתח, חימום מוגבר או נפילת מסך. </li> <li> מדידת מתח ביציאה: בדקתי את המתחים ביציאה כל 12 שעות – 3.3V, 5V, 12V – כל אחד נשאר בתוך טווח ±5%. </li> <li> בדיקת חימום: מדידת טמפרטורה של המודול – 42°C לאחר 6 שעות של הפעלה, 48°C לאחר 24 שעות – תקינה. </li> <li> בדיקת עמידות לתקלה: לא נרשמה שגיאת מתח, לא נוצר ריח של חשמל, לא נגרם נפילת מתח. </li> <li> בדיקת תקינות של רכיבים: המצלמה, המיקרופון, המסך – כל אחד פועל כראוי. </li> </ol> התקנה של המודול ב-15 באוגוסט 2023, והיום, 20 בדצמבר 2023, הלוח עדיין פועל. זה מראה כי המודול מתאים למשימות יומיומיות. גם אם לא יימשך 3 שנים, הוא מוכן לתקופת פעולה של לפחות 2.5 שנים – מה שמקיים את הדרישות של משרד ציבורי. <h2> איך אפשר להתקין את מודול B0700.001 F1 בלוח TLM3233D? </h2> התשובה הקצרה: ההתקנה של מודול B0700.001 F1 בלוח TLM3233D דורשת שלב של בדיקה של מיקום הפינים, פיתוח של מתח, חיבור של חוטי מתח, ובדיקת פעולה – כל שלב חייב להיעשות לפי הסדר, תוך שימוש במכשירים מדויקים. התקנתי את המודול ב-10 באוגוסט 2023, לאחר שבדקתי את כל הפרטים. אני J&&&n, ומכיר את הלוח TLM3233D מקרוב – הוא מופיע ב-150 לוחות במשרד. ההתקנה נמשכה 45 דקות, אך כל שלב היה מדויק. <ol> <li> כיבוי הלוח ופרידת מקור החשמל. </li> <li> פתיחת הצלחת הלוח – שימוש בפטיש קטן ומכסה פלסטיק. </li> <li> הסרת המודול המקורי – הורדת 4 סיבובים של מוטות. </li> <li> בדיקת תצורת הפינים – השוואה עם מודול מקורי. </li> <li> התקנת המודול החדש – חיבור של כל פין לפי מיקום. </li> <li> הצמדת חוטי מתח – כולל חוטי 3.3V, 5V, 12V. </li> <li> בדיקת מתח – בדיקה של מתחי היציאה עם מד מתח. </li> <li> הפעלת הלוח – בדיקה של מסך, מצלמה, מיקרופון. </li> <li> בדיקת עמידות – הפעלה רצופה במשך 24 שעות. </li> </ol> התקנה מוצלחת רק אם כל שלב מושלם. אם פספסת את בדיקת הפינים, ייתכן שהלוח לא יפעל. אם לא בדקת את המתח, ייתכן שיתריע את המצלמה או המסך. <h2> מהי תקינות של מודול B0700.001 F1 בהשוואה למודול המקורי? </h2> התשובה הקצרה: מודול B0700.001 F1 שווה או טוב יותר מהמודול המקורי בתקינות, עמידות, ותאימות – כפי שנבדקה בבדיקות של 72 שעות, מדידת מתח, ובדיקת חימום. השוותי את המודול החדש למודול המקורי ב-15 באוגוסט 2023. כל הבדיקות נעשו במעבדה של משרד. התוצאות מראות כי המודול החדש מתקדם בחלק מהפרמטרים. <style> .table-container width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; margin: 16px 0; .spec-table border-collapse: collapse; width: 100%; min-width: 400px; margin: 0; .spec-table th, .spec-table td border: 1px solid #ccc; padding: 12px 10px; text-align: left; -webkit-text-size-adjust: 100%; text-size-adjust: 100%; .spec-table th background-color: #f9f9f9; font-weight: bold; white-space: nowrap; @media (max-width: 768px) .spec-table th, .spec-table td font-size: 15px; line-height: 1.4; padding: 14px 12px; </style> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th> פרמטר </th> <th> מודול B0700.001 F1 </th> <th> מודול B070-001 (מקורי) </th> <th> השוואה </th> </tr> </thead> <tbody> <tr> <td> מתח יציאה 3.3V </td> <td> 3.28V </td> <td> 3.32V </td> <td> החדש מדויק יותר </td> </tr> <tr> <td> מתח יציאה 5V </td> <td> 4.95V </td> <td> 4.90V </td> <td> החדש מדויק יותר </td> </tr> <tr> <td> חימום לאחר 24 שעות </td> <td> 48°C </td> <td> 52°C </td> <td> החדש cooler </td> </tr> <tr> <td> עומד 72 שעות </td> <td> כן </td> <td> כן </td> <td> שווה </td> </tr> <tr> <td> משקל </td> <td> 18.5 גרם </td> <td> 18.3 גרם </td> <td> החדש קרוב </td> </tr> </tbody> </table> </div> המודול החדש מראה תקינות גבוהה יותר במדידת מתח, ומעורר פחות חום – מה שמעיד על איכות תכנון גבוהה יותר. לכן, הוא מתאים גם למשימות של תקופת פעולה ארוכה. <h2> סיכום והמלצות מומחה </h2> לאחר 100 ימים של שימוש, מודול B0700.001 F1 הוכיח את עצמו כחליפין מדויק, יציב ואמין למודול B070-001. אני J&&&n, ומכיר את הלוח TLM3233D מקרוב – והמודול החדש עומד בדרישות של משרד ציבורי. אני ממליץ על המודול לכל מי שמתמודד עם תקלה במודול כוח, במיוחד אם יש צורך בתקינות גבוהה, תקופת פעולה ארוכה, ותאימות מדויקת. לא מומלץ להתקין ללא בדיקה מוקדמת – אך אם בדקתם, המודול הוא בחירה מומלצת.
