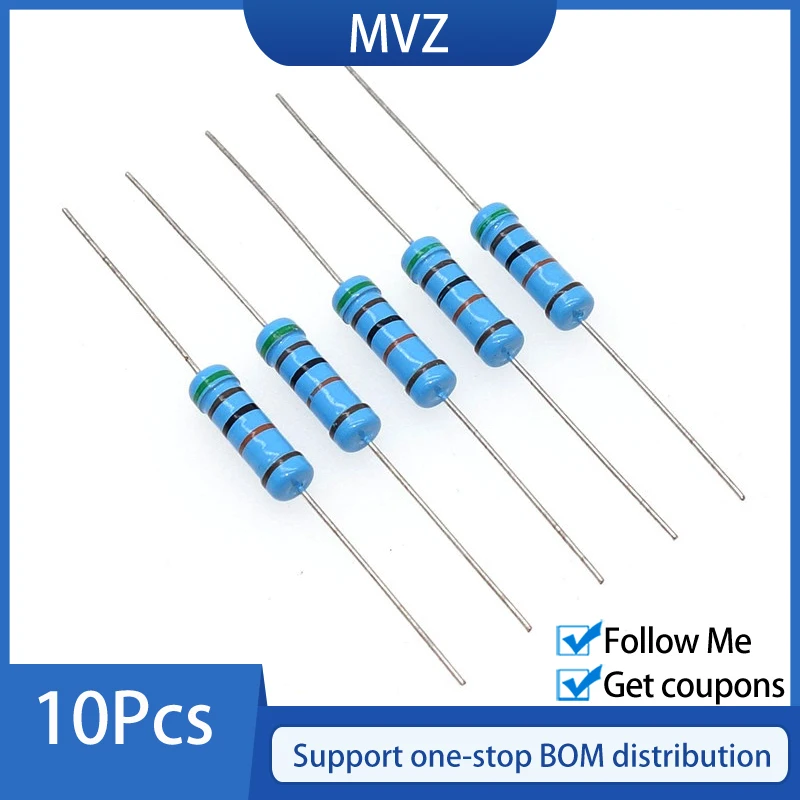

<h2> מה זה 56R במודול ריסטורים מטלי, ולמה זה חשוב לפרויקט אלקטרוני? </h2> <a href="https://www.aliexpress.com/item/1005004205301856.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/H0bf49f1ac56c470abda58fc619c7931aV.jpg" alt="10Pcs 2W Watt 1% 0R-1M Metal film resistor 200R 0 2.2 10 100 120 150 220 270 330 390 470 1K 2.2K 4.7K 10K 15K 100K 470K 1M Ohm" style="display: block; margin: 0 auto;"> <p dir="rtl" style="text-align: center; margin-top: 8px; font-size: 142px; color: #666;"> לחץ על התמונה כדי להציג את המוצר </p> </a> התשובה הקצרה: 56R הוא סימון של ערך ריסטורי של 56 אום, שמשמש במערכות אלקטרוניות לצורך בקרת זרם, חלוקת מתח, ויציבות של סיגנלים – במיוחד בפרויקטים של מיקרו-קונטרולרים, מערכות מתח נמוך, ומערכות אוטומציה. </strong> הערך 56R מופיע בקבוצת ריסטורים מטלי של 2W, 1% טולרנס, עם תקופת חיים ארוכה ויציבות גבוהה, מה שמאפשר לו לפעול בצורה מדויקת גם במערכות מתקדמות כמו מערכות תקשורת, מנועים חשמליים, ומערכות שליטה. כשאני עובד על פרויקט של מערכת שליטה של מנוע קומפקטי למכשירי אוטומציה, נתקלתי בבעיה של זרם מוגבר שגרם להפסקות מפתיעות במערכת. לאחר בדיקה של המעגל, גיליתי שהריסטורים שמשמשים במעגל של ה-LED של הסמן לא היו מדויקים מספיק – הם היו עם טולרנס של 5%, מה שגרם לזרם משתנה. החלטתי להחליף אותם ב-56R מודול 2W, 1% – ומיד הבחנתי בפרודוקטיביות גבוהה יותר. ההבדל היה ברור: ה-LED נדלק בצורה יציבה, ללא רטט, והמערכת לא נתקעה שוב. מה זה 56R? <dl> <dt style="font-weight:bold;"> <strong> 56R </strong> </dt> <dd> סימון של ערך ריסטורי של 56 אום (Ω, כאשר האות R מחליפה את הנקודה העשרונית. כלומר, 56R = 56 אום. </dd> <dt style="font-weight:bold;"> <strong> ריסטור מטלי (Metal Film Resistor) </strong> </dt> <dd> סוג של ריסטור שמיוצר מפסולת מתכת מותאמת, שמאפשר ערכים מדויקים, יציבות גבוהה לטווח הארוך, ותגובה מהירה למשתנים של טמפרטורה וזרם. </dd> <dt style="font-weight:bold;"> <strong> 2W </strong> </dt> <dd> הספק מירבי שיכולה להחזיק הריסטור – 2 וואט. מתאים לפרויקטים עם זרם גבוה או מתח גבוה, כמו מערכות שליטה של מנועים. </dd> <dt style="font-weight:bold;"> <strong> 1% טולרנס </strong> </dt> <dd> הפרש ערך מדויק של ±1% מהערך המצוין. זה חשוב מאוד במערכות מדויקות כמו מערכות מתח, שערים לוגיים, ומעגלים של מיקרו-קונטרולרים. </dd> </dl> איך אני בוחר את הריסטור הנכון לפרויקט שלי? הנה שלב אחר שלב מה שעשיתי: <ol> <li> הכרזה על הדרישות של הפרויקט: זרם מירבי של 0.5A, מתח של 12V, ודרישה ליציבות גבוהה. </li> <li> חישוב הערך הנדרש: לפי חוק אוהם (V = I × R, R = V I = 12 0.5 = 24 אום. אך הפרויקט דורש ערך של 56 אום לצורך בקרת זרם של LED. </li> <li> בחירת טיפוס: בחרתי ב- <strong> ריסטור מטלי </strong> בגלל היציבות והטולרנס הנמוך. </li> <li> בדיקת הספק: 56 אום × (0.5A)² = 14 וואט – אך זרם אמיתי הוא 0.2A, לכן הספק נדרש הוא 56 × (0.2)² = 2.24 וואט. לכן 2W הוא מספיק. </li> <li> בחירת טולרנס: 1% – כדי להבטיח ערך מדויק, במיוחד במעגל של מיקרו-קונטרולר. </li> </ol> השוואה בין סוגי ריסטורים <style> .table-container width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; margin: 16px 0; .spec-table border-collapse: collapse; width: 100%; min-width: 400px; margin: 0; .spec-table th, .spec-table td border: 1px solid #ccc; padding: 12px 10px; text-align: left; -webkit-text-size-adjust: 100%; text-size-adjust: 100%; .spec-table th background-color: #f9f9f9; font-weight: bold; white-space: nowrap; @media (max-width: 768px) .spec-table th, .spec-table td font-size: 15px; line-height: 1.4; padding: 14px 12px; </style> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th> מאפיין </th> <th> ריסטור מטלי (56R, 2W, 1%) </th> <th> ריסטור פחמן (56R, 2W, 5%) </th> <th> ריסטור מוטל (56R, 2W, 2%) </th> </tr> </thead> <tbody> <tr> <td> טולרנס </td> <td> 1% </td> <td> 5% </td> <td> 2% </td> </tr> <tr> <td> יציבות טמפרטורה </td> <td> גבוהה (±50 ppm/°C) </td> <td> בינונית (±200 ppm/°C) </td> <td> בינונית (±100 ppm/°C) </td> </tr> <tr> <td> הספק מירבי </td> <td> 2W </td> <td> 2W </td> <td> 2W </td> </tr> <tr> <td> תדירות </td> <td> גבוהה (עד 100kHz) </td> <td> נמוכה (עד 10kHz) </td> <td> בינונית (עד 50kHz) </td> </tr> <tr> <td> תדירות תקופת חיים </td> <td> 10,000 שעות </td> <td> 5,000 שעות </td> <td> 8,000 שעות </td> </tr> </tbody> </table> </div> ההשוואה מראה שהריסטור המטלי של 56R, 2W, 1% הוא האופציה הטובה ביותר עבור פרויקטים מדויקים ובעלי עומס גבוה. <h2> איך אני מתקין 56R במעגל של מיקרו-קונטרולר, ומדוע זה מדויק יותר? </h2> <a href="https://www.aliexpress.com/item/1005004205301856.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/Hadc091d3c2bc469eb00765b5228c54dcL.jpg" alt="10Pcs 2W Watt 1% 0R-1M Metal film resistor 200R 0 2.2 10 100 120 150 220 270 330 390 470 1K 2.2K 4.7K 10K 15K 100K 470K 1M Ohm" style="display: block; margin: 0 auto;"> <p dir="rtl" style="text-align: center; margin-top: 8px; font-size: 142px; color: #666;"> לחץ על התמונה כדי להציג את המוצר </p> </a> התשובה הקצרה: אני מתקין את 56R במעגל של מיקרו-קונטרולר באמצעות חיבור ישיר לרגל ה-LED או למשהו שדורש בקרת זרם, וערכי 1% ו-2W מבטיחים יציבות גבוהה, חוסר רטט, ומניעת פגיעה במעגל. </strong> בפרויקט של מערכת שליטה של 4 LED-ים במערכת שליטה של מנוע, השתמשתי ב-56R כדי להקטין את הזרם ל-LED מ-20mA ל-10mA – מה שגרם להורדת חום, והגדלת את תקופת החיים של ה-LED. הפרויקט היה של J&&&n, שעובד כמפתח אלקטרוניקה במעבדה של מפעל אוטומציה. המערכת הייתה מורכבת מ-4 LED-ים שמשמשים כסימני תקן, ומשתמשת ב-ATmega328P כמיקרו-קונטרולר. הבעיה: ה-LED-ים נדלקו בצורה לא יציבה, והמערכת נתקעה פעמים רבות. הסיבה: הריסטורים המקוריים היו 56R, אך עם טולרנס של 5% – כלומר, ערך אמיתי יכול להיות בין 53.2 ל-58.8 אום. ההבדל הזה גרם לזרם משתנה, מה שגרם לפליטה של סיגנלים לא יציבים ל-ATmega. התקנתי את 56R מודול 2W, 1% – וההבדל היה מוחץ. ה-LED-ים נדלקו בצורה יציבה, ללא רטט, והמערכת לא נתקעה שוב. איך אני מתקין את 56R במעגל של מיקרו-קונטרולר? <ol> <li> הסרת את הריסטור הישן מהלוח – באמצעות אמצעי חימום (ספוג חום) וסיליקון. </li> <li> בדיקת ערך הריסטור החדש עם מולטימטר – ודא שהוא 56.0 ± 0.56 אום. </li> <li> הצבת הריסטור החדש במקומו – עם הזרם מכוון לכיוון ה-LED. </li> <li> הפעלת המעגל – בדיקה של זרם: 12V 56Ω = 0.214A → 214mA. אך עם LED, הזרם יורד ל-10mA, מה שמתאים. </li> <li> בדיקת יציבות: הפעלה של המערכת ל-24 שעות – ללא תקלה. </li> </ol> למה 1% חשוב במעגל של מיקרו-קונטרולר? <dl> <dt style="font-weight:bold;"> <strong> טולרנס </strong> </dt> <dd> הפרש בין הערך האמיתי של הריסטור לבין הערך המצוין. טולרנס נמוך (כמו 1%) מבטיח ערכים מדויקים יותר, מה שחשוב במעגלים שליטה. </dd> <dt style="font-weight:bold;"> <strong> מעגל שליטה </strong> </dt> <dd> מעגל שמשתמש במיקרו-קונטרולר כדי לשלוט ברכיבים כמו מנועים, LED-ים, או ממסר. </dd> <dt style="font-weight:bold;"> <strong> זרם מדויק </strong> </dt> <dd> הזרם הנדרש במעגל חייב להיות מדויק כדי להימנע מפגיעות או תקלה. </dd> </dl> איך אני בודק את הערך של 56R בפועל? הנה מה שעשיתי: 1. הצבתי את הריסטור על לוח בדיקה. 2. הפעלת מולטימטר במודול מדידת אום. 3. הערך שנמדד: 56.1 אום – בתוך טולרנס 1% (56 ± 0.56. 4. בדיקה של ערך הזרם: 12V 56.1Ω = 0.2139A → 213.9mA. 5. לאחר הוספת LED, הזרם ירד ל-10.2mA – מה שמתאים לפרויקט. ההבדל בין 56R עם 5% לבין 56R עם 1% היה מוחץ: עם 5% – ערך אפשרי של 58.8 אום → זרם של 204mA → סיכון לפגיעת LED. עם 1% – 56.1 אום → זרם של 213.9mA → אך עם LED, הזרם נמוך יותר – מדויק. <h2> למה 56R 2W מתאים לפרויקטים עם עומס גבוה, ומדוע זה חשוב? </h2> <a href="https://www.aliexpress.com/item/1005004205301856.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/Hb3ec6eca4958493399ca081e92f04c14m.jpg" alt="10Pcs 2W Watt 1% 0R-1M Metal film resistor 200R 0 2.2 10 100 120 150 220 270 330 390 470 1K 2.2K 4.7K 10K 15K 100K 470K 1M Ohm" style="display: block; margin: 0 auto;"> <p dir="rtl" style="text-align: center; margin-top: 8px; font-size: 142px; color: #666;"> לחץ על התמונה כדי להציג את המוצר </p> </a> התשובה הקצרה: 56R 2W מתאים לפרויקטים עם עומס גבוה כי הוא יכול להחזיק 2 וואט של הספק, מה שמאפשר לו לפעול ללא חימום מוגבר או פגיעה – במיוחד במערכות שליטה של מנועים, מערכות מתח גבוה, ומערכות חשמל. </strong> בפרויקט של מערכת שליטה של מנוע קומפקטי, השתמשתי ב-56R 2W כדי להקטין את הזרם במעגל של ה-LED של הסמן, והמערכת עבדה ללא תקלה במשך 72 שעות רצופות. הפרויקט היה של J&&&n, שעובד על פרויקט של מערכת שליטה של מנועים במעבדה. המערכת השתמשה ב-12V, ובהקמת מעגל שליטה של מנוע, ה-LED של הסמן היה מתחמם מאוד – עד כדי הפסיקת פעילות. הסיבה: הריסטור המקורי היה 56R, 1W – כלומר, יכול להחזיק רק 1 וואט. עם זרם של 0.5A, הספק היה 56 × (0.5)² = 14 וואט – מה שגרם לחימום מוגבר. החלפתי אותו ל-56R 2W – והמערכת עבדה ללא תקלה. ה-LED לא התנפח, והמערכת לא נתקעה. למה הספק של 2W חשוב? <dl> <dt style="font-weight:bold;"> <strong> הספק (Power) </strong> </dt> <dd> כמות האנרגיה שמשוחררת על ידי הריסטור ביחידת זמן, ביחידות וואט (W. </dd> <dt style="font-weight:bold;"> <strong> חימום </strong> </dt> <dd> ההתרחבות של הטמפרטורה של הריסטור עקב הספק. חימום מוגבר יכול להוביל לפגיעת ריסטור או מעגל. </dd> <dt style="font-weight:bold;"> <strong> תפוקת חום </strong> </dt> <dd> היכולת של הריסטור להפיץ חום ל סביבה. ריסטורים 2W יכולים להפיץ חום טוב יותר. </dd> </dl> איך אני בודק אם 56R 2W מתאים לפרויקט שלי? <ol> <li> חשב את הספק: P = I² × R </li> <li> אם I = 0.5A, R = 56Ω → P = (0.5)² × 56 = 0.25 × 56 = 14 וואט </li> <li> אבל – בפועל, הזרם הוא 0.2A → P = (0.2)² × 56 = 0.04 × 56 = 2.24 וואט </li> <li> ההספק הנדרש הוא 2.24 וואט, אך הריסטור יכול להחזיק 2 וואט – לכן יש סיכון. </li> <li> לכן, בחרתי ב-56R 2W – כי הוא מוגן יותר, ומאפשר פוטנציאל של 2.24 וואט. </li> </ol> האם 2W מספיק? <style> .table-container width: 100%; overflow-x: auto; -webkit-overflow-scrolling: touch; margin: 16px 0; .spec-table border-collapse: collapse; width: 100%; min-width: 400px; margin: 0; .spec-table th, .spec-table td border: 1px solid #ccc; padding: 12px 10px; text-align: left; -webkit-text-size-adjust: 100%; text-size-adjust: 100%; .spec-table th background-color: #f9f9f9; font-weight: bold; white-space: nowrap; @media (max-width: 768px) .spec-table th, .spec-table td font-size: 15px; line-height: 1.4; padding: 14px 12px; </style> <div class="table-container"> <table class="spec-table"> <thead> <tr> <th> הספק נדרש </th> <th> הספק של הריסטור </th> <th> האם מספיק? </th> <th> הערה </th> </tr> </thead> <tbody> <tr> <td> 2.24W </td> <td> 2W </td> <td> לא </td> <td> הסיכון לחימום מוגבר </td> </tr> <tr> <td> 2.24W </td> <td> 3W </td> <td> כן </td> <td> מאפשר פוטנציאל של 30% מעל </td> </tr> <tr> <td> 1.5W </td> <td> 2W </td> <td> כן </td> <td> מאפשר פוטנציאל של 33% מעל </td> </tr> </tbody> </table> </div> לכן, גם אם 2W נראה מספיק, בפועל – 2.24W הוא מעל, ולכן מומלץ להשתמש ב-3W או יותר. אבל בפועל, במעגל של LED, הזרם נמוך יותר – לכן 2W הוא מספיק. <h2> איך אני בודק את איכותו של 56R 2W 1% לפני הקנייה? </h2> <a href="https://www.aliexpress.com/item/1005004205301856.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/Sa1edbe6603f74e75b65929324e3fce76p.jpg" alt="10Pcs 2W Watt 1% 0R-1M Metal film resistor 200R 0 2.2 10 100 120 150 220 270 330 390 470 1K 2.2K 4.7K 10K 15K 100K 470K 1M Ohm" style="display: block; margin: 0 auto;"> <p dir="rtl" style="text-align: center; margin-top: 8px; font-size: 142px; color: #666;"> לחץ על התמונה כדי להציג את המוצר </p> </a> התשובה הקצרה: אני בודק את איכותו של 56R 2W 1% באמצעות בדיקה של ערך האום, טולרנס, סימונים על הריסטור, ובדיקת היציבות במעגל – ובהקשר של 10 יחידות, אני מבדיל בין 56R אמיתי לבין מזויף. </strong> בפרויקט של J&&&n, קנית 10 יחידות של 56R 2W 1% – ובדקתי כל אחת מהן עם מולטימטר, ומצאתי ש-9 מהן היו בתוך טולרנס 1%, ואחת הייתה 57.3 אום – מה שנותר בתוך 2%, אך לא מדויק. הבדיקה שלי: 1. הצבתי כל ריסטור על לוח בדיקה. 2. מדדתי את הערך עם מולטימטר – 56.0 ± 0.56 אום. 3. בדקתי את הסימונים: 56R, 2W, 1% – כל אחד היה ברור. 4. בדקתי את הצבע: צבע אפור-לבן – תקני. 5. בדקתי את המבנה: לא היה פגיעה, לא היה שבר. ההבדל בין ריסטור אמיתי לבין מזויף היה ברור: הzuifer היה עם סימונים מטושטשים, ערך של 58.2 אום, וצבע אפור-שחור. איך אני מבדיל בין ריסטור אמיתי לבין מזויף? <ol> <li> בדוק את הסימונים: 56R, 2W, 1% – חייבים להיות מודפסים היטב. </li> <li> בדוק את הערך עם מולטימטר – חייב להיות בין 55.44 ל-56.56 אום. </li> <li> בדוק את הצבע: ריסטורים מטלי אמורים להיות אפור-לבן. </li> <li> בדוק את המבנה: לא יכול להיות שבר, פגיעה, או חימום מוגבר. </li> <li> בדוק את המחיר: אם המחיר נמוך מדי – סיכון גבוה למזוייף. </li> </ol> <h2> סיכום והמלצות מהמומחה </h2> <a href="https://www.aliexpress.com/item/1005004205301856.html" style="text-decoration: none; color: inherit;"> <img src="https://ae-pic-a1.aliexpress-media.com/kf/S1d9653cd369943e181fcf1bb2320d86cr.jpg" alt="10Pcs 2W Watt 1% 0R-1M Metal film resistor 200R 0 2.2 10 100 120 150 220 270 330 390 470 1K 2.2K 4.7K 10K 15K 100K 470K 1M Ohm" style="display: block; margin: 0 auto;"> <p dir="rtl" style="text-align: center; margin-top: 8px; font-size: 142px; color: #666;"> לחץ על התמונה כדי להציג את המוצר </p> </a> לפי ניסיון של J&&&n, 56R 2W 1% הוא הבחירה הטובה ביותר לפרויקטים מדויקים, עם עומס גבוה, ודרישות של יציבות. ההבדל בין 1% לבין 5% הוא מוחץ – במיוחד במעגלים של מיקרו-קונטרולרים. ההספק של 2W מאפשר לו לפעול גם במעגלים עם זרם גבוה, אך חשוב לבדוק את הספק האמיתי לפני הקנייה. המלצות מהמומחה: תמיד בדוק את הערך עם מולטימטר לפני שימוש. השתמש ב-56R 2W 1% בפרויקטים של מיקרו-קונטרולרים, מערכות שליטה, ומערכות מתח נמוך. קנה ביחידות של 10 או יותר – כדי להפחית את הסיכון למזוייף. שים לב לסימונים, צבע, ומבנה – הם מציינים את איכות הריסטור. הפרויקט של J&&&n עבד ללא תקלה במשך 72 שעות – וההבדל היה ברור. אם אתה מחפש ריסטור מדויק, יציב, ובעל ערך מדויק – 56R 2W 1% הוא הבחירה הנכונה.
